江森非弹簧复位执行器产品参数

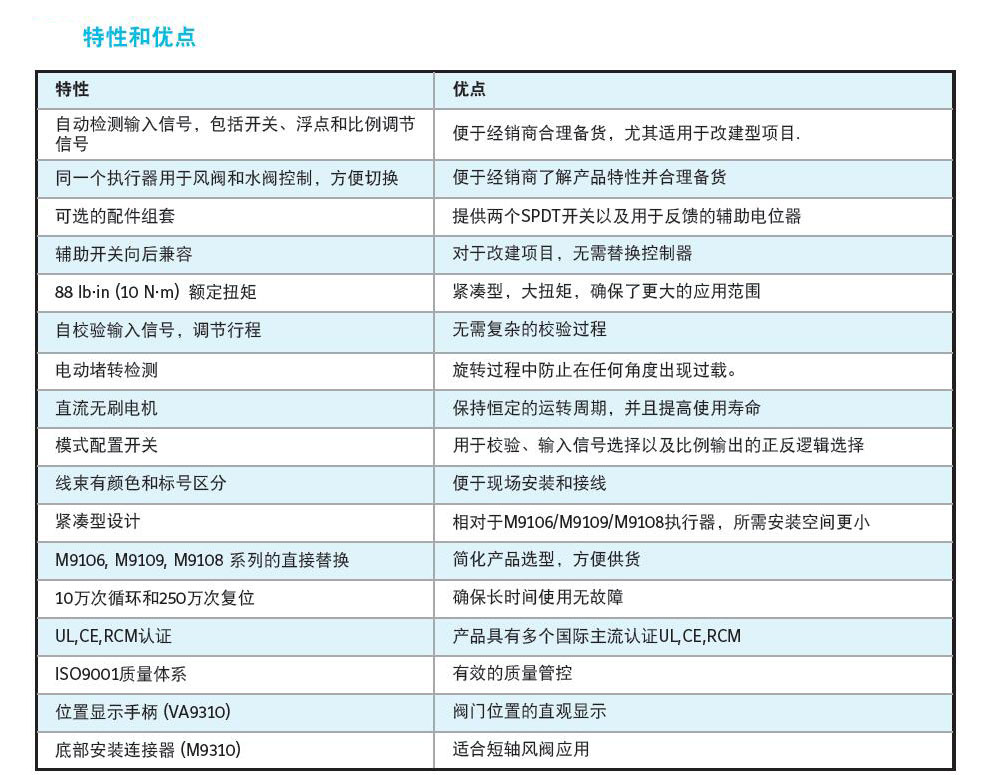

　　江森非弹簧复位执行器具有输入信号自动检测功能，可以对开关、浮点和模拟量控制信号进行自动识别。强电辅助开关组件可以作为配件在现场安装用于显示停止位置或者在选定的旋转范围内起到开关作用。

　　针对M9310，可以直接安装在风阀上，无需风阀连接件。执行器可以安装在直径为3/8到3/4英寸(9.5到19mm)的风阀，如果配上通用卡夹，可配范围为3/8到5/8英寸(9.5到15mm)。

　　对于某些执行器无法直接安装在风阀轴上的应用，可以配曲柄臂以及远程安装套件。它广泛用于空调制冷系统中的风阀控制以及标准连接的球阀(如VG1000)，该产品提供的扭矩为88lb-in(10Nm)。

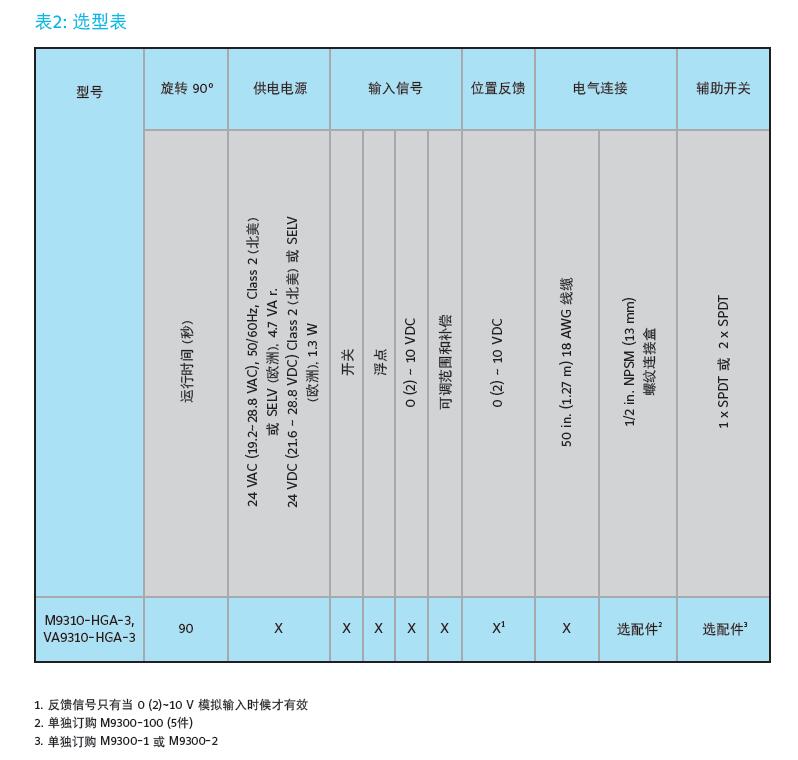

产品型号及说明：

　　1、型号有：

　　M9310-HGA-3和VA9310-HGA-3

　　针对M9310，可以直接安装在风阀上，无需风阀连接件。执行器可以安装在直径为3/8到3/4英寸(9.5到19mm)的风阀，如果配上通用卡夹，可配范围为3/8到5/8英寸(9.5到15mm)。

　　对于某些执行器无法直接安装在风阀轴上的应用，可以配曲柄臂以及远程安装套件。

　　2、安装说明：

　　M9310系列风阀执行器可以通过增加M9310-500连接件变为VA9310系列水阀执行器。

　　VA9310系列执行器可以直接安装于球阀，在高温水或低压蒸汽的应用或者需要额外空间绝热的情况下，可以使用M9000-561隔热件。

　　VA9310系列可以通过M9310-600连接器变为M9310系列执行器。

　　浮点控制可以通过双向晶闸管(TRIAC)或者继电器实现，而开关控制则可以源自手动开关，控制器，电机接触器的辅助开关等设备。

　　执行器在整个90°范围内具有恒定的90秒运行时间，和供电电压频率和负载无关。

　　M9310/VA9310系列用于模拟控制时，可接受 0~10 VDC 或者 2~10 VDC 信号。配以500欧姆电阻，执行器同样可以接受0~20 mA 或者 4 ~20 mA信号。另外有一路 0 ~10 VDC 或者 2~10 VDC的反馈信号来显示位置。
