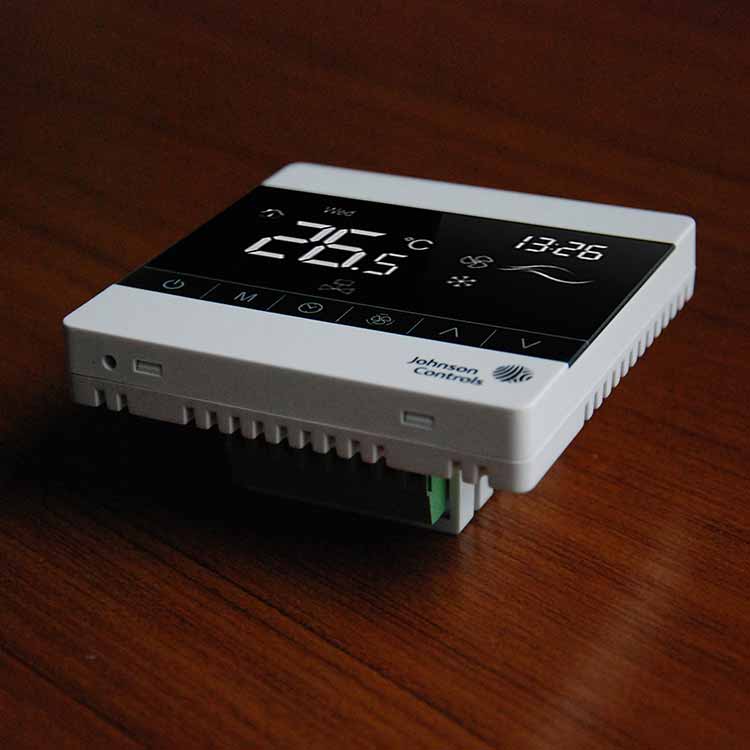

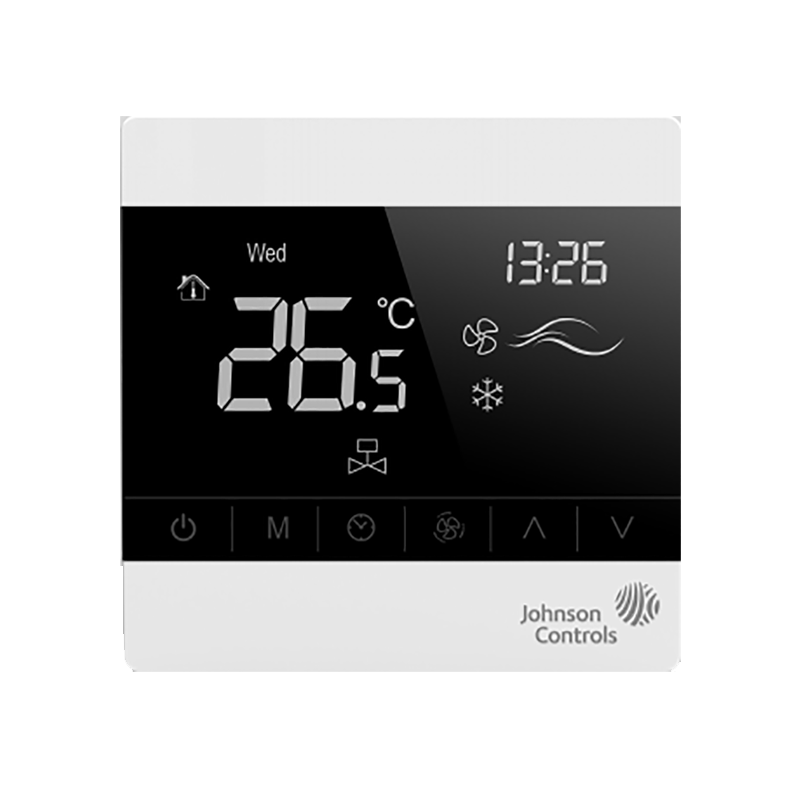

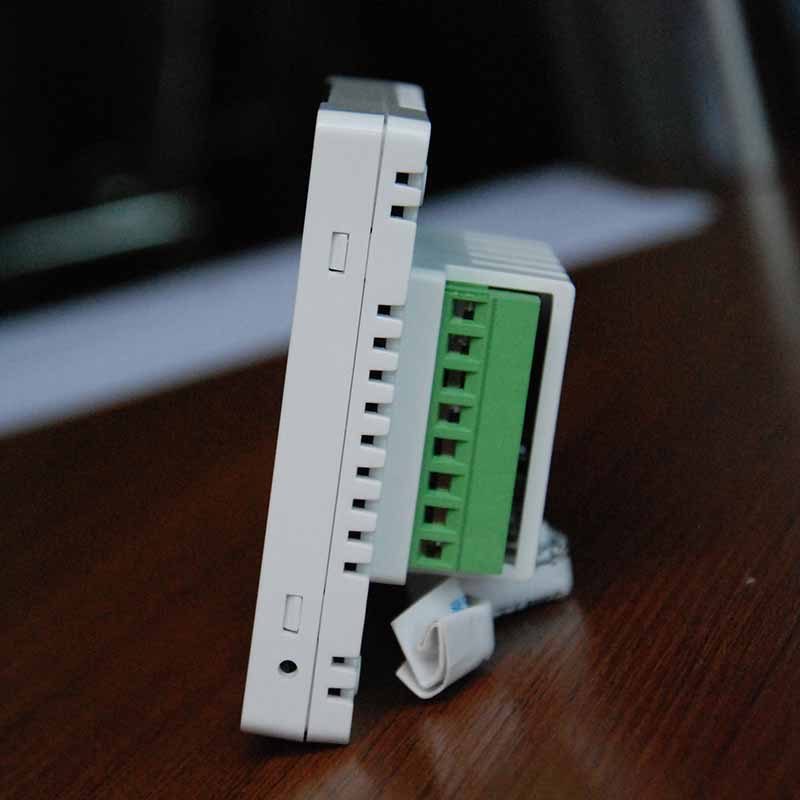

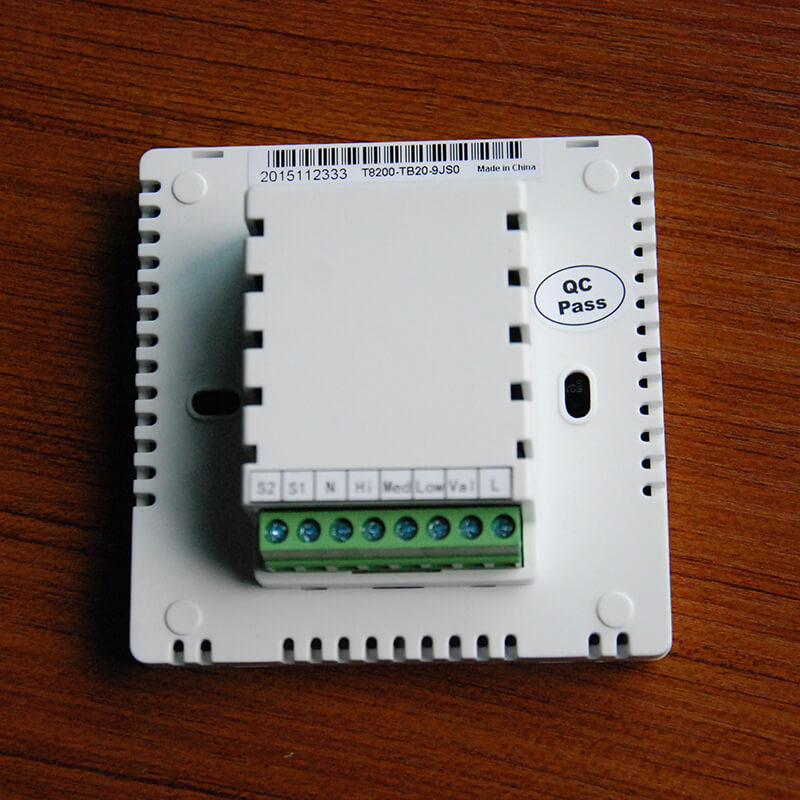

江森T8800触摸屏温控器，它采用高性能控制芯片、大屏幕液晶显示，及容式触摸技术，使操作更加方便。用户可调整T8800工作状态(制冷、制热、通风)，风速(高、中、低)及温度设定值，并通过有人/无人监控功能降低能源消耗，是一款高质量、高性能、高档次的一种温控器。

　　江森T8800触摸屏温控器为控制商业、工业和民用项目中空调应用所设计，其典型应用包括控制风机盘管、空调末端和制热制冷设备。作为系统的一部分，T8800可以控制二通或三通阀门以及3级风速的风机。

　　江森T8800触摸屏温控器采用容式触摸技术,使操作更加方便。采用微电脑控制技术,大屏幕液晶显示,液晶显示状态有:工作状态(制冷、制热、通风)、风机风速、室内温度、设置温度等。按键有:电源开关( ), 模式转换键 (M), 风速选择键 ( ), 时钟及定时按键 ( ) 和温度设置键 (∨&∧ )。

　　一、江森T8800触摸屏温控器产品特性与优势：

　　1)、触摸屏：容式触摸屏，使操作更简便。

　　2)、背光液晶显示：实时控制状态易于阅读，界面切换时图标信息非常清楚。

　　3)、6个功能按键：一体式功能键，工业标准图标使界面操作无需依赖文字。

　　4)、外观：双圈流线型ABS塑料外壳及底座，一体化包容式设计，没有接电凸起部分。

　　5)、节能：配备有人/无人监控模式。无需后备电池，失电后EEPROM永久保留最后设定及参数。

　　6)、安装、服务和支持：标准86墙装接线盒，接线方便。

　　二、产品概述与功能及选型

　　江森T8800触摸屏温控器有3种基本型号,满足所有类型风机盘管控制应用。有2管制冷暖型、4管制冷暖型,控制2线阀门。内置高精度NTC传感器使受控区域温度 控制精确和舒服。T8800温控器有24小时定时功能,用户可根据自己的需要安排开启或关闭定时功能。88x88mm尺寸可方便安装在75x75x35mm标准墙装盒上。适合任何室内装潢,型号分别是：T8800-TB20-9JS0-B0、Model T8800-TF20-9JS0-B0、Model T8800-TB21-9JS0-B0 三种。

　　1)、Model T8800-TB20-9JS0-B0 型号

　　型号T8800-TB20-9JS0-B0, LCD显示(有背光)风机盘管温控器是为2管制冷暖风机盘管设计的, 用于2线电动阀门控制,有系统开关按钮,用户可关闭T8800温控器, 切断风机输出电源(切断阀门执行器输出电源)。仅需按风速按钮, 用户可选择自动-高-中-低风速。所有风机继电器输出具有标准最大 5Amp (阻性)工作电流，有干触点有无人模式, 使控制更为舒适且更为节能。T8800-TB20-9JS0-B0 可连接外置10K NTC 传感器(需单独订购), 当连接外置传感器时内置的NTC传感器自动失效。

　　2)、Model T8800-TF20-9JS0-B0 型号

　　型号T8800-TF20-9JS0-B0, LCD显示(有背光)风机盘管温控器是为4管制冷暖风机盘管设计的, 用于2线电动阀门控制, 有系统开关按钮, 用户可关闭T8800温控器, 切断风机输出电源(切断阀门执行器输出电源)。仅需按风速按钮,用户可选择自动-高-中-低风速。所有风机继电器输出具有标准最大 5Amp (阻性)工作电流。有干触点有无人模式, 使控制更为舒适且更为节能。T8800-TF20-9JS0-B0 可连接外置10K NTC 传感器(需单独订购), 当连接外置传感器时内置的NTC传感器自动失效。

　　3)、Model T8800-TB21-9JS0-B0 型号

　　型号T8800-TB21-9JS0-B0, LCD显示(有背光)风机盘管温控器是为2管制冷暖风机盘管设计的, 用于2线调节阀门控制,有系统开关按钮, 用户可关闭T8800温控器, 切断风机输出电源(切断阀门执行器输出电源)。仅需按风速按钮, 用户可选择自动-高-中-低风速。所有风机继电器输出具有标准最大 5Amp (阻性)工作电流。有干触点有无人模式, 使控制更为舒适且更为节能。T8800-TB21-9JS0-B0 可连接外置10K NTC 传感器(需单独订购), 当连接外置传感器时内置的NTC传感器自动失效。

　　注：T8800系列风机盘管温控器仅作控制使用。温控器失灵或故障可能伤及他人或损害受控设备的财物或其他财物,系统必须设计另外的预防措施,使之与其它监控、报警、安全和限制控制在同一系统中,从而预警和保护T8800 系列温控器的失灵或故障。

功能及造型表：

功能及造型表

* 配备电池,用于断电时RTC使用,电池使用寿命1年。电池类型CR1220

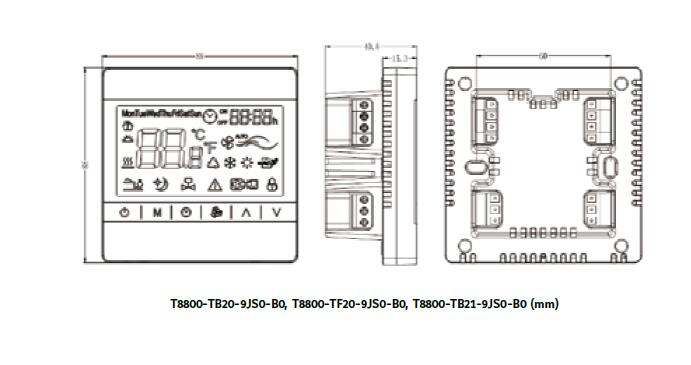

产品尺寸：

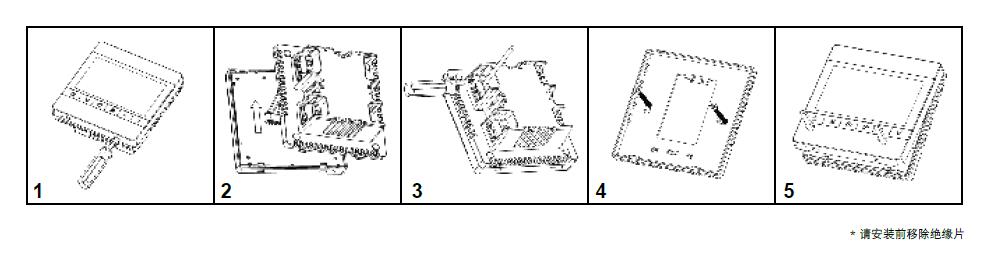

产品安装方法：

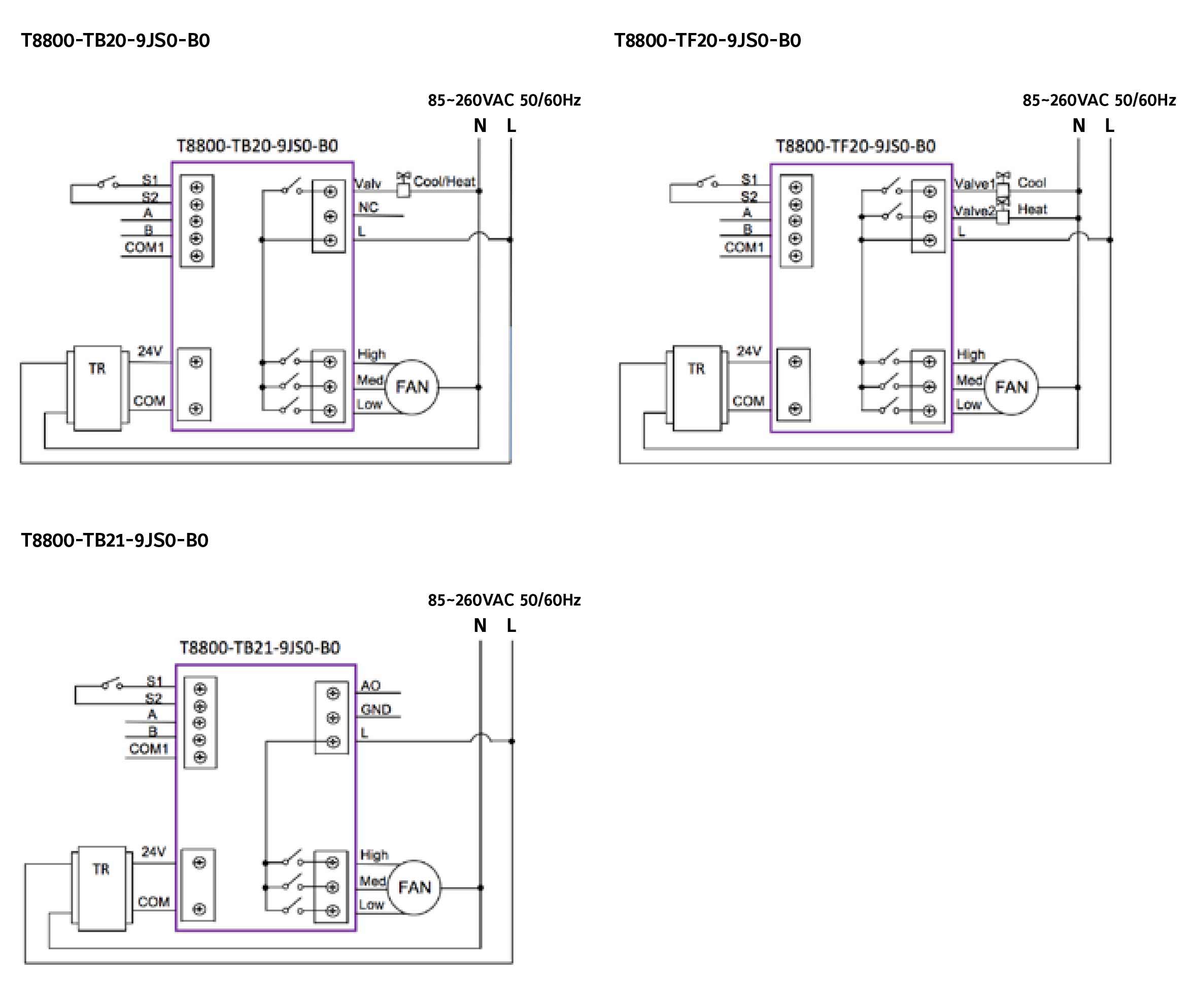

产品接线图：

*T8800-TB20-9JS0-B0, T8800-TF20-9JS0-B0, T8800-TB21-9JS0-B0 如需连接外置10K NTC 温度传感器, 请连接至S1和S2端子。当连接外

置温度传感器, 则无人模式不可用。

*当T8800在BACnet网段的两端时, 请额外安装终端电阻 (120Ω)。

产品订货信息：

注：温控器供电电源必须有过载保护。没有过载保护可能会毁坏温控器。

　　产品名称

　　T8800-TB20-9JS0-B0 背光LCD冷暖型2管制风机盘管温控器, 开/关控制, BACnet通信

　　T8800-TF20-9JS0-B0 背光LCD冷暖型4管制风机盘管温控器, 开/关控制, BACnet通信

　　T8800-TB21-9JS0-B0 背光LCD冷暖型2管制风机盘管温控器, 0-10V调节控制, BACnet通信

　　电源：24 VAC (20 VAC - 30 VAC), 50/60 Hz

　　精度：±1℃

　　显示范围：0 to 55℃

　　设定点范围：5 to 35℃

　　无人模式：T8800...9JS0-B0 不带电压外部输入信号接点

　　外接温度传感器：T8800...9JS0-B0 可连接外置温度传感器, 10K NTC, 1.5m长线缆, 订货号: TE-636S-1

　　接线端：标准接线端, 螺丝固定

　　阀门控制：

　　T8800-TB20-9JS0-B0 1 x 单刀单掷(SPST)继电器输出,最大5A (阻性)

　　T8800-TF20-9JS0-B0 2 x 单刀单掷(SPST)继电器输出,最大5A (阻性)

　　T8800-TB21-9JS0-B0 0-10V 调节输出

　　风机控制：3 x 单刀单掷(SPST)继电器输出,用于高-中-低风速, 最大5A(阻性)于250VAC

　　工作环境：0 to 45℃ 90% 不结露

　　储存环境：-10 to 60℃ 90% 不结露

　　面板材料：PC: UL 94-V0

　　防护等级：IP20

　　认证：CE, BTL

　　尺寸：88x88 mm

　　重量：约214g

　　注：连接完成后,ON/OFF开关并不是电源的开关,而是液晶LCD和其他功能键的开关。
