简述电动截止阀的分类及工作原理
截止阀属于强制密封式阀门,又称截门阀。在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。它的的启闭件是塞形的阀瓣,密封上面呈平面或海锥面,阀瓣沿阀座的中心线作直线运动。阀杆(暗杆)的运动形式, 也有升降旋转杆式可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。因此,这种类型的截流截止阀阀门非常适合作为切断或调节以及节流用。由于该类阀门的阀杆开启或关闭行程相对较短,而且具有非常可靠的切断功能,又由于阀座通口的变化与阀瓣的行程成正比例关系,非常适合于对流量的调节。截止阀的全开位置,应由阀瓣的行程来决定。
按连接方式分为三种:法兰连接、丝扣连接、焊接连接。
常见的有手机截止阀及电动截止阀,此篇着重说说电动截止阀的原理及分类。
电动截止阀原理:

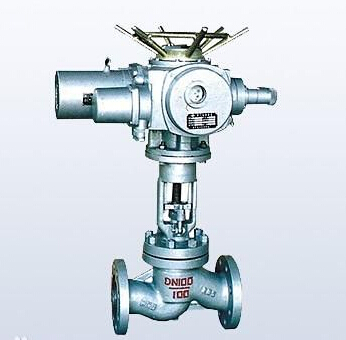

电动截止阀,也叫电动截门,电动截止阀和法兰闸阀是同属一个类型的阀门,由电动执行机构或气动执行机构和截止阀两部分组成,区别在它的关闭件是个阀体,阀体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 闸阀在管路中主要用来做切断、分配和改变介质的流动方向。
与电动球阀是有区别的,它是由于开闭过程中密封面之间摩擦力小,比较耐用,开启高度不大,制造容易,维修方便,不仅适用于中低压,而且适用于高压。所以说应用非常广泛,也是最爱欢迎的阀门之一。 电动截止阀的闭合原理是,依靠电动推力旋转阀杠,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通。 电动截止阀只许介质单向流动,安装时有方向性。截止阀的结构长度大于闸阀,同时流体阻力大,长期运行时,密封可靠性 不强。
它具有以下优点:
1)、 在全开或全闭时,闸体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。 7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。 球旋转90度时,在进、出口处应全部呈现球面,从而截断流动。
2)、 流体阻力小,其阻力系数与同长度的管段相等。
3)、 结构简单、体积小、重量轻。
4)、 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5)、 维修方便,闸阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6)、 紧密可靠,闸阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
电动截止阀分类有:
1)、柱塞式电动截止阀:这种形式的电动截止阀是常规电动截止阀的变型。在该阀门中,阀瓣和阀座通常是基于柱塞原理设计的。阀瓣磨光成柱塞与阀杆相连接,密封是由套在柱塞上的两个弹性密封圈实现的。两个弹性密封圈用一个套环隔开,并通过由阀盖螺母施加在阀盖上的载荷把柱塞周围的密封圈压牢。
2)、角式电动截止阀;在角式电动截止阀中,流体只需改变一次方向,以致于通过此阀门的压力降比常规结构的电动截止阀小。
3)、直流式电动截止阀;电动截止阀在直流式或Y形电动截止阀中,阀体的流道与主流道成一斜线,这样流动状态的破坏程度比常规电动截止阀要小,因而通过阀门的压力损失也相应的小了。
安装
电动截止阀,美标闸阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。闸阀开关轻便,体积小,可以做成很大口径,密封可靠,结构 简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。
