江森电动蝶阀VF6000系列的性能特点(图文)

  江森电动蝶阀VF6000系列，由执行器及阀体组成。它是江森自控中常用一款电动蝶阀，它设计新颖、合理、结构独特，重量轻，启闭迅速。江森电动蝶阀VF6000系列蝶阀用于暖通及制冷系统中的冷热水、冷冻水、冷却水的通断和流量调节控制，VF6000系列蝶阀包括了DN15-600之间的的所有型号，通过配备开关型和模拟型，可实现不同的控制模式，阀体和执行器在出厂是已经调试完毕，现场只需要安装接线图来连接方可。

　　一、对于电动蝶阀的要求：.

　　出色的关断能力

　　不允许有任何泄漏

　　二、江森电动蝶阀VF6000系列阀体材质：

　　1、阀体： 球墨铸铁，GG25(=DN200)——高强度性能，确保阀体坚固可靠

　　2、阀座： EPDM(三元乙丙橡胶)--优越的耐氧化、耐酸碱和 抗侵蚀的能力，温度使用最高可达120℃(非持续流)

　　3、阀杆： 不锈钢410

　　4、阀板： GGG40外覆尼龙11涂层--有效加强阀板长时间与 液体接触的抗腐蚀性能

　　三、江森电动蝶阀VF6000系列蝶阀执行器性能特点

　　1、IP67防护等级，可用于室外严酷条件

　　2、行星齿轮结构，电动与手动相互独立，使用时无须切换

　　3、内置防潮加热电阻，有效消除冷凝水保护内部元器件

　　4、多重过载保护

　　5、电机堵转时过热保护

　　6、机械限位保护

　　7、控制信号可选：0(2)-10V/4-20mA,适应各种电控要求

　　8、提供一对有源和无源位置反馈

　　三、江森电动蝶阀VF6000系列电动蝶阀特点与优势：

　　1、设计新颖、合理、结构独特，重量轻，启闭迅速。

　　2、操作力矩小，操作方便，省力灵巧。

　　3、可以任何位置安装、维修方便。

　　4、密封件可以更换，密封性能可靠达到双向密封零泄漏。

　　5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

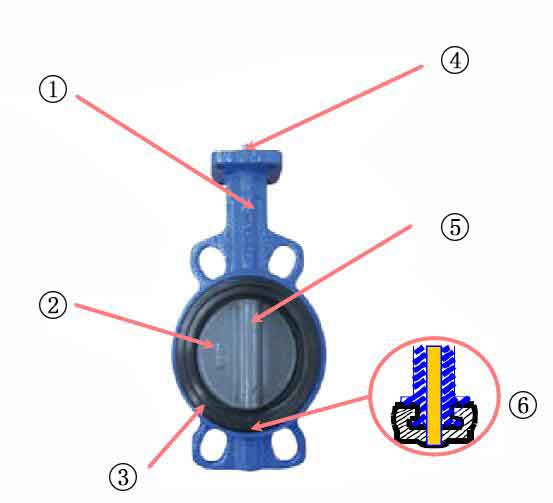

　　四、江森电动蝶阀VF6000系列阀体构造：

　　1、延长的阀颈给安装和保温带 来方便

　　2、尼龙11覆层弧形密封边缘蝶板， 减少与阀座的摩擦，自润滑性极 佳，降低运行扭矩

　　3、宽大外翻边法兰密封面，能满足 广泛的HVAC流体介质的要求，这 样的设计能有效得满足所有法兰 连接标准，并且在安装的时候无 需外加垫圈

　　4、方轴设计，避免安装键丢失 的风险

　　5、阀板与阀轴采用两截式先进无销 连接技术，紧凑牢固的结构，无 销钉腐蚀的风险，实现蝶板与阀 座小过盈量配合。

　　6、沟槽式阀座，可确保 阀体、阀座、蝶板之 间连接配合准确，提 供了阀板持续的平稳 运转，所需扭矩小， 还可以防止阀座的压 力变形和脱落。

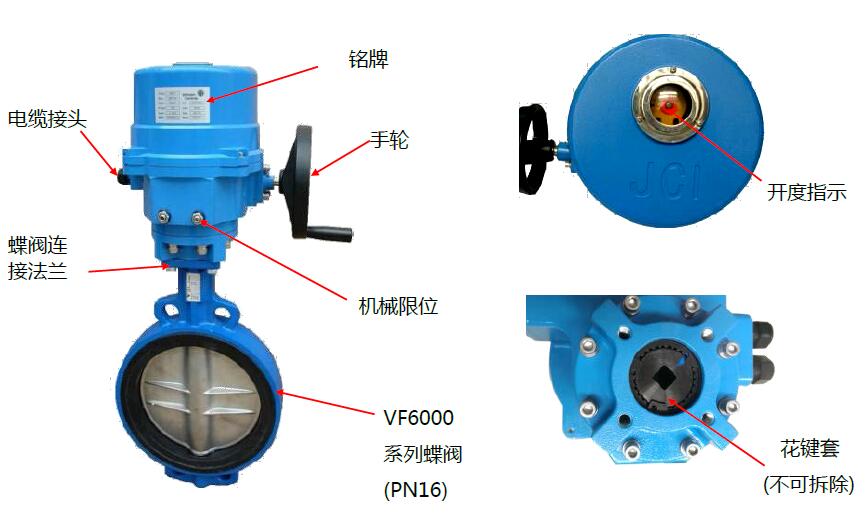

　　五、江森电动蝶阀VF6000系列执行器外观：

　　六、江森电动蝶阀VF6000系列相关参数：

　　介质：水或低浓度乙二醇

　　温度范围： -10℃~100℃ 非持续流可到120℃

　　口径范围： DN50~DN600

　　公称压力：PN16

　　关断压力：

　　DN ≤ DN300:1.6MPa

　　DN ≤ 于DN350:1.0MPa

　　法兰连接：符合ISO 7005-2
