HVAC中的流量计与液位计优缺点有哪些?

　　HVAC中的流量计与液位计优缺点有哪些?

　　HVAC中流量计及液位计种类很多，分别有：

　　流量计有12种，分别是：

　　靶式流量计、孔板流量计、立式腰轮流量计、喷嘴流量计、容积式流量计、椭圆齿轮流量计、文丘里流量计、双转子气体流量计、涡轮流量计、转子流量计、节流流量计、电磁流量计

　　液位计有4种，分别是：　　差压式液位计、超声波测量液位计、电容式液位计、双液位压差计

　　下面分别说说他们的优缺点：

　　一、流量计：



　　1、孔板流量计

　　孔板流量计是将标准孔板与多参量差压变送器(或差压变送、温度变送器及压力变送器)配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量。广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。在过程自动化仪表与装置中，流量仪表有两大功用：作为过程自动化控制系统的检测仪表和测量物料数量的总量表。





　　特点与优点：

　　1)标准节流件无需实流校准，即可投用，在流量传感器中也是唯一的;

　　2)结构易于复制，简单、牢固、性能稳定可靠、价格低廉;

　　3)应用范围广，包括全部单相流体(液、气、蒸汽)、部分混相流，一般生产过程的管径、工作状态(温度、压力)皆可以测量;

　　4)检测件和差压显示仪表可由不同厂家生产，便于专业化规模生产。

　　缺点：

　　1)测量的重复性、精确度在流量传感器中属于中等水平，由于众多因素的影响错综复杂，精确度难于提高。

　　2)范围度窄，由于流量系数与雷诺数有关,一般范围度仅3∶1～4∶1。

　　3)有较长的直管段长度要求，一般难于满足。尤其对较大管径，问题更加突出。

　　4)压力损失大。

　　5)孔板以内孔锐角线来保证精度，因此传感器对腐蚀、磨损、结垢、脏污敏感，长期使用精度难以保证，需每年拆下强检一次。

　　6)采用法兰连接，易产生跑、冒、滴、漏问题，大大增加了维护工作量。

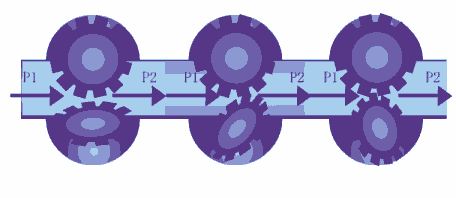

　　2、立式腰轮流量计

　　腰轮流量计又叫罗茨流量计，其结构特征为:在流量计的壳体内有一个计量室，计量室内有一对或两对可以相切旋转的腰轮。在流量计壳体外面与两个搜轮同轴安装了一对传动齿轮，它们相互啮合使两个腰轮可以相互联动。腰轮流量计能用于各种清洁液体的流量测量，尤其适用于油品计量，也可制成测量气体的流量计。





　　特点与优点：

　　腰轮流量计产品设计新颖，外形美观。具有重量轻、精度高，安装使用方便等特点。是容积式流量计的典型产品之一。其主要缺点有:体积大、笨重、压损较大、运行中振动较大等 ，利用互成45度角的两对腰轮结构,可以大大减小运行中的振动噪声。



　　3、容积式流量计

　　容积式流量计，又称定排量流量计，简称PD流量计，在流量仪表中是精度最高的一类。它利用机械测量元件把流体连续不断地分割成单个已知的体积部分，根据测量室逐次重复地充满和排放该体积部分流体的次数来测量流体体积总量。容积式流量计按其测量元件分类，可分为椭圆齿轮流量计、刮板流量计、双转子流量计、旋转活塞流量计、往复活塞流量计、圆盘流量计、液封转筒式流量计、湿式气量计及膜式气量计等。





　　特点与优点：

　　1)计量精度高;

　　2)安装管道条件对计量精度没有影响;

　　3)可用于高粘度液体的测量;

　　4)范围度宽;

　　5)直读式仪表无需外部能源可直接获得累计，总量，清晰明了，操作简便。

　　缺点：

　　1)结构复杂，体积庞大;

　　2)被测介质种类、口径、介质工作状态局限性较大;

　　3)不适用于高、低温场合;

　　4)大部分仪表只适用于洁净单相流体;

　　5)产生噪声及振动。

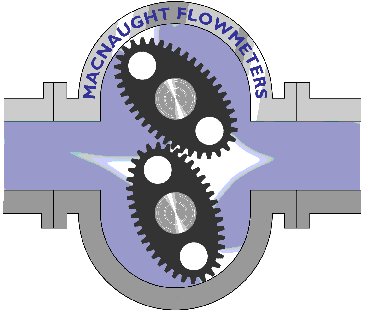

　　4、椭圆齿轮流量计

　　椭圆齿轮流量计(又称排量流量计，齿轮流量计)，属于容积式流量计一种，在流量仪表中是精度较高的一类。它利用机械测量元件把流体连续不断地分割成单个已知的体积部分，根据计量室逐次、重复地充满和排放该体积部分流体的次数来测量流量体积总量。椭圆齿轮流量计可以选用不同的材料(铸铁、铸钢、304不锈钢、316不锈钢)制造，它特别适合于重油、聚乙烯醇、树脂等粘度较高介质的流量测量。





　　特点与优点：

　　按照要求正确安装后的椭圆齿轮流量计，使用时即可保证足够的精度，通常累计值的精度可达0.5级，是一种较为准确的流量计量仪表。但是，如果使用时被测介质的流量过小，仪表的泄漏误差的影响就会突出，不能再保证足够的测量精度。因此，不同型号规格的椭圆齿轮流量计对最小使用流量有一允许值，只有当实际被测流量大于该下限流量允许值时，测量精度才能得到保证。

　　其次，使用椭圆齿轮流量计要注意被测介质的温度不能过高，否则不仅会增加测量误差，而且有使齿轮发生卡死的可能。为此，椭圆齿轮流量计在仪表所规定的使用温度范围内使用。

　　长期使用后的椭圆齿轮流量计，其内部的齿轮会被腐蚀和磨损，从而影响测量精度。因此，要经常注意观察，并定期拆下进行检查，若条件允许最好定期进行标定。

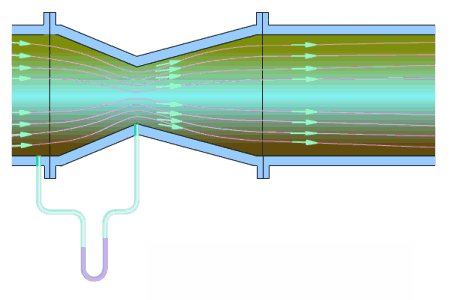

　　5、文丘里流量计

　　新一代差压式流量测量仪表，其基本测量原理是以能量守恒定律——伯努力方程和流动连续性方程为基础的流量测量方法。内文丘里管由一圆形测量管和置入测量管内并与测量管同轴的特型芯体所构成。特型芯体的径向外表面具有与经典文丘里管内表面相似的几何廓形，并与测量管内表面之间构成一个异径环形过流缝隙。流体流经内文丘里管的节流过程同流体流经经典文丘里管、环形孔板的节流过程基本相似。内文丘里管的这种结构特点，使之在使用过程中不存在类似孔板节流件的锐缘磨蚀与积污问题，并能对节流前管内流体速度分布梯度及可能存在的各种非轴对称速度分布进行有效的流动调整(整流)，从而实现了高精确度与高稳定性的流量测量。





　　特点与优点：如果能完全按照ASME标准精确制造，测量精度也可以达到 0.5%, 但是国产文丘里由于其制造技术问题, 精度很难保证, 国内老资格的技术力量雄厚的开封仪表厂也只能保证4% 测量精度，对于超临界发电的工况，这种喉管处的均压环在高温高压下使用是一个很危险的环节，不采用均压环，就不符合ASNE ISO 5167标准，测量精度就无法保证，这是高压经典式文丘里制造中的一个矛盾。

　　缺点：喉管和进口/出口材质一样,流体对喉管的冲刷和磨损严重，无法保证长期测量精度。结构长度必须按ISO 5167规定制造, 否则就达不到所需精度, 由于ISO 5167对经典文丘里的结构规定严格, 使得它的流量测量范围最大/最小流量比很小, 一般在 3～5 之间， 很难满足流量变化幅度大的流量测量。



　　6、双转子气体流量计

　　双转子流量计属于目前国际上最新一代容积式流量计，也称为 UF -‖流量计或螺杆流量计，是用于管道中液体流量的测量和控制的精密仪表。广泛应用于石油、化工、冶金、电力、交通、船舶、油库、码头、槽罐车等部门，特别适用于原油、精炼油、轻烃等工业液体的计量流量计，可现场指示，字码直接读数并可配发讯器，输出电脉冲信号，远传到二次仪表或计算机，组成自动控制、自动检测和数据处理等系统。





　　特点与优点：

　　适用于稀油、轻质油、稠油、含砂量大、含水量大的原油，被测量液体的黏度范围大。流量计通过的液体流量大，最大流量是同通径普通容积表的2倍左右。使用寿命长，准确度高，可靠性强。压内损失极小。有线远传最长距离为1 000 m，脉冲信号输出N=0.1 L(一个脉冲为1N)，可直接与计算机联网。

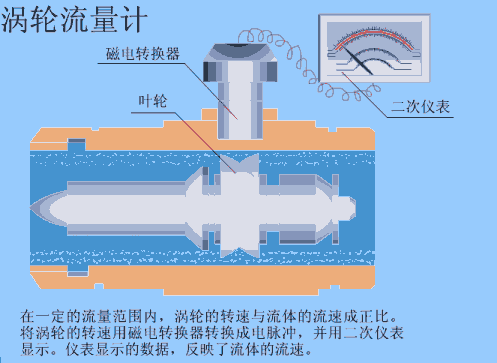

　　7、涡轮流量计

　　智能液体涡轮流量计是采用先进的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表，是速度式流量计中的主要种类，当被测流体流过涡轮流量计传感器时，在流体的作用下，叶轮受力旋转，其转速与管道平均流速成正比，同时，叶片周期性地切割电磁铁产生的磁力线，改变线圈的磁通量，根据电磁感应原理，在线圈内将感应出脉动的电势信号，即电脉冲信号，此电脉动信号的频率与被测流体的流量成正比。





　　特点与优点：

　　具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。

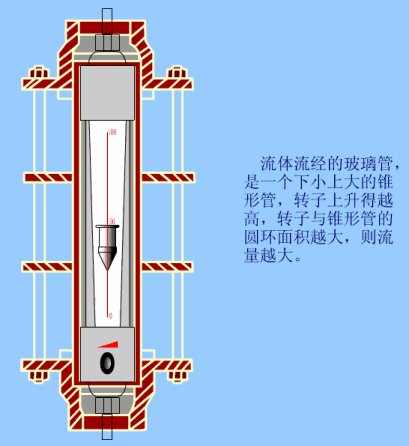

　　8、转子流量计

　　浮子流量计,又称转子流量计，通过量测设在直流管道内的转动部件的 (位置 )来推算流量的装置，是变面积式流量计的一种。在一根由下向上扩大的竖直锥管中, 圆形横截面的浮子的重力是由液体动力承受的, 浮子可以在锥管内自由地上升和下降。在流速和浮力作用下上下运动，与浮子重量平衡后，通过磁耦合传到与刻度盘指示流量。一般分为玻璃和金属转子流量计。金属转子流量计是工业上最常用的，对于小管径腐蚀性介质通常用玻璃材质，由于玻璃材质的本身易碎性，关键的控制点也有用全钛材等贵重金属为材质的转子流量计。







　　特点与优点：计是工业上和实验室最常用的一种流量计。它具有结构简单、直观、压力损失小、维修方便等特点。转子流量计适用于测量通过管道直径D<150 mm的小流量，也可以测量腐蚀性介质的流量。使用时流量计必须安装在垂直走向的管段上，流体介质自下而上地通过转子流量计。其压损小,量程比大(10:1),安装维护方便,可广泛用于复杂,恶劣环境及各种介质条件的流量测量与过程控制中

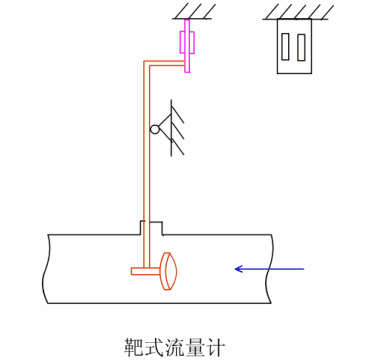

　　9、靶式流量计

　　靶式流量计于20世纪60年代开始应用于工业流量测量，主要用于解决高黏度、低雷诺数流体的流量测量，先后经历了气动表和电动表两大发展阶段，SBL系列智能靶式流量计是在原有应变片式(电容式)靶式流量计测量原理的基础上 ，采用了最新型力感应式传感器作为测量和敏感传递元件，同时利用了现代数字智能处理技术而研制的一种新式流量计量仪表。







　　特点与优点：

　　1)整台仪表结构坚固无可动部件，插入式结构,拆卸方便;

　　2)可选用多种防腐及耐高低温材质(如哈氏合金，钛等);

　　3)整机可做成全密封无死角(焊接形式)，无任何泄漏点，可耐42MPa 高压;

　　4)仪表内设自检程序，故障现象一目了然;

　　5)传感器不与被测介质接触,不存在零部件磨损,使用安全可靠;

　　6)可就地采用干式标定方法，即采用砝码挂重法，单键操作可完成标定;

　　7)具有多种安装方式供选择，如选择在线插入式，安装费用低;

　　8)具有一体化温度、压力补偿，直接输出质量或标方;

　　9)具有可选小信号切除、非线性修正、滤波时间可选择;

　　10)能准确测量各种常温、高温500 ℃、低温-200 ℃工况下的气体、液体流量;

　　11)计量准确，精度可达到0.2%;

　　12)重复性好，一般为0.05%～0.08%，测量快速;

　　13)压力损失小，仅为标准孔板的1/2 左右;

　　14)抗干扰，抗杂质能力特强;

　　15)可根据实际需要更换阻流件(靶片)而改变量程;

　　16)低功耗电池现场显示，能在线直读示值，显示屏可同时读取瞬时和累积流量及百分比棒图;

　　17)安装简单方便，极易维护;

　　18)多种输出形式，能远传各种参数;

　　19)抗震动性强，一定范围内可测脉动流。



　　10、喷嘴流量计

　　喷嘴流量计是测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量。标准喷嘴节流装置与差压变送器配套使用，可测量液体、蒸汽、气体的流量，广泛应用于石油、化工、冶金、电力、轻工等部门。





　　一体式安装由智能显示仪(多参差变送器)和喷嘴装置一道组成喷嘴流量计。它自带有高品质的差压传感器、压力传感器，热电阻温度传感器。AW2003-型智能显示仪(多参差变送器)不仅在差压传感器量程范围自动适应，而且各种补偿系数如：流出系数C、流束膨张系数ε等均进行在线计算，真正实现了扩大量程的同时保证计量的精度。采用大屏幕LCD同屏显示累积流量、瞬时流量、瞬时压力、瞬时温度值，不用人工切换。4～20 mA两线制瞬时流量输出。分本安型防爆产品及普通型产品两大类。 分体式安装由独立的喷嘴装置、差压、压力、温度变送器、流量计算仪、截止阀等部份组合而成。各部份之间的连接组合由用户自己完成。

　　特点与优点：

　　与孔板流量计相比，喷嘴流量计的压力损失较小，因而节约能源，比较坚固耐用，适合高温高压流体，广泛使用在电力、化工等行业的蒸汽流量测量。喷嘴流量计包括标准喷嘴(ISA 1932喷嘴)、长颈喷嘴2种。其设计制造均符合国际标准ISO 5167或国家标准GB/T 2624的规定。

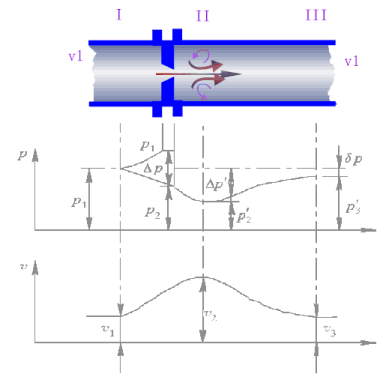

　　11、节流流量计

　　在气体的流动管道上装有一个节流装置，其内装有一个孔板，中心开有一个圆孔，其孔径比管道内径小，在孔板前燃气稳定的向前流动，气体流过孔板时由于孔径变小，截面积收缩，使稳定流动状态被打乱，因而流速将发生变化，速度加快，气体的静压随之降低，于是在孔板前后产生压力降落，即差压(孔板前截面大的地方压力大，通过孔板截面小的地方压力小)。差压的大小和气体流量有确定的数值关系，即流量大时，差压就大，流量小时，差压就小。流量与差压的平方根成正比。节流式流量计是根据安装于管道中流量检测件产生的差压,已知的流体条件和检测件与管道的几何尺寸来计算流量的仪表。

　　

特点与优点：

　　节流式流量计是一种典型的差压式流量计.是目前工业生产中用来测量气体、液体和蒸气流量的最常用的一种流量仪表。据调查统计，在炼钢厂、炼油厂等工业生产系统中所使用的流量计有70%～80%左右是节流式流量计。在整个工业生产领域中，节流式流量计也占流量仪表总数的一半以上。节流式流量计所以得到如此广泛的应用，主要是因为它具有以下两个非常突出的优点：

　　1)结构简单，安装方便，工作可靠，成本低，又具有一定准确度，能满足工程测量的需要。

　　2)有很长的使用历史，有丰富的、可靠的实验数据，设计加工已经标准化。只要按标准设计加工的节流式流量计，不需要进行实际标定，也能在已知的不确定度范围内进行流量测量。

　　尤其是第二个优点，使得节流式流量计在制造和使用上都非常方便。因为对一个流量计，特别是大流量测量用的流量汁，在检定时将会遇到各种各样的困难。

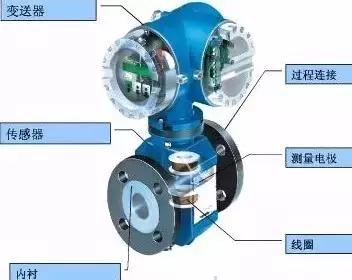

　　12、电磁流量计

　　电磁流量计是20世纪50～60年代随着电子技术的发展而迅速发展起来的新型流量测量仪表。 电磁流量计是应用电磁感应原理， 根据导电流体通过外加磁场时感生的电动势来测量导电流体流量的一种仪器。



　　特点与优点：

　　1)测量不受流体密度、黏度、温度、压力和电导率变化的影响。

　　2)测量管内无阻碍流动部件，无压损，直管段要求较低。对浆液测量有独特的适应性。

　　3)合理选择传感器衬里和电极材料，即具有良好的耐腐蚀和耐磨损性。

　　4)转换器采用新颖励磁方式，功耗低、零点稳定、精确度高。流量范围度可达150：1。

　　5)转换器可与传感器组成一体型或分离型。

　　6)转换器采用16位高性能微处理器，2×16LCD显示，参数设定方便，编程可靠。

　　7)流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量;可显示正、反流量，并具有多种输出：电流、脉冲、数字通讯、HART。

　　8)转换器采用表面安装技术(SMT)，具有自检和自诊断功能。

　　9)测量精度不受流体密度、黏度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。

　　10)测量管道内无阻流件，因此没有附加的压力损失;测量管道内无可动部件，因此传感器寿命极长。

　　11)由于感应电压信号是在整个充满磁场的空间中形成的，是管道载面上的平均值，因此传感器所需的直管段较短，长度为5倍的管道直径。

　　12)转换器采用国际最新最先进的单片机(MCU)和表面贴装技术(SMT)，性能可靠，精度高，功耗低，零点稳定，参数设定方便。点击中文显示LCD，显示累积流量，瞬时流量、流速、流量百分比等。

　　13)双向测量系统，可测正向流量、反向流量。采用特殊的生产工艺和优质材料，确保产品的性能在长时候内保持稳定。



　　二、液位计

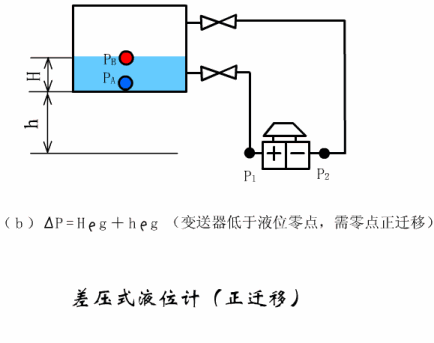

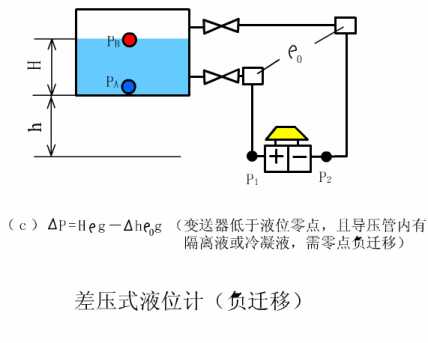

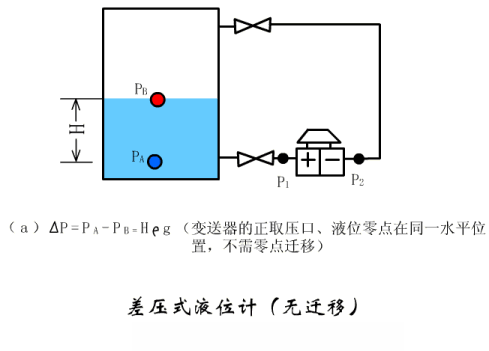

　　1、差压式液位计

　　通过测量容器两个不同点处的压力差来计算容器内物体液位(差压)的仪表。常规的差压变送器通过测量容器中的液位压力来进行液位的测量。





　　特点与优点：

　　虽然双法兰差压液位系统是一种成熟可靠的技术，却一直以来很难在高型容器和塔中得到应用。因为这些都需要更长的毛细管以方便安装，距离过长的毛细管使得压力的传输变得误差过大，并且在环境温度变化较大的时候变得更为明显。同时安装过程要求较高，引压管可能并不可靠，都是非常严重的困扰。





　　2、超声波测量液位计





　　超声波液位计是由微处理器控制的数字液位仪表。在测量中超声波脉冲由传感器(换能器)发出，声波经液体表面反射后被同一传感器接收或超声波接收器，通过压电晶体或磁致伸缩器件转换成电信号，并由声波的发射和接收之间的时间来计算传感器到被测液体表面的距离。 由于采用非接触的测量，被测介质几乎不受限制，可广泛用于各种液体和固体物料高度的测量。

　　特点与优点：

　　1)具有抗干扰性强。可任意设置上下限节点及在线输出调节，并带有现场显示，可选择模拟量，开关量及RS485输出，方便的与相关设施接口。

　　2)采用聚丙烯防水外壳。壳体小巧且相当坚固，具有优良的耐化学品性，对于无机化合物，不论酸、碱、盐溶液，除强氧化性物料外，几乎都对其无破坏作用，对几乎所有溶剂在室温下均不溶解，一般烷、烃、醇、酚、醛、酮类等介质上均可使用。

　　3)重量轻、不结垢、不污染介质。

　　4)无毒性。可用于药品、食品工业设备安装，维修极为方便。

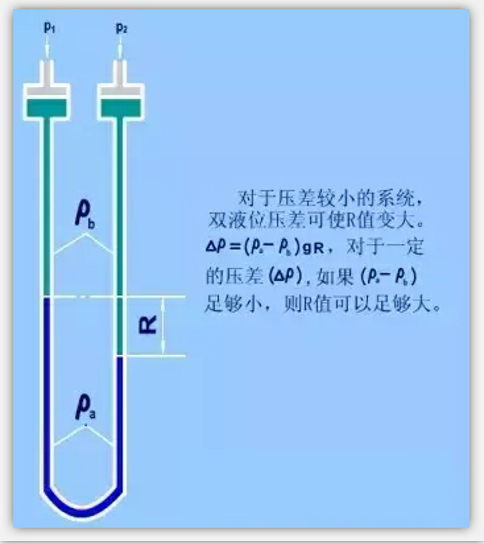

　　3、双液位压差计

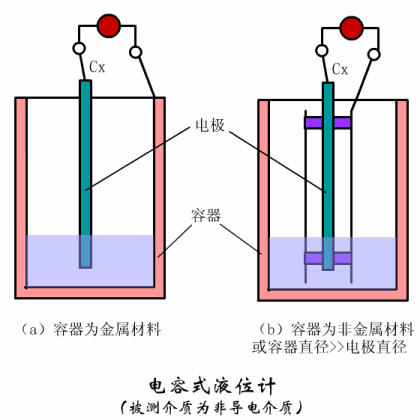

　　4、电容式液位计





　　电容式液位计是采用测量电容的变化来测量液面的高低的。它是一根金属棒插入盛液容器内，金属棒作为电容的一个极，容器壁作为电容的另一极。两电极间的介质即为液体及其上面的气体。由于液体的介电常数ε1和液面上的介电常数ε2不同，比如：ε1>ε2，则当液位升高时，电容式液位计两电极间总的介电常数值随之加大因而电容量增大。反之当液位下降，ε值减小，电容量也减小。所以，电容式液位计可通过两电极间的电容量的变化来测量液位的高低。电容液位计的灵敏度主要取决于两种介电常数的差值，而且，只有ε1和ε2的恒定才能保证液位测量准确，因被测介质具有导电性，所以金属棒电极都有绝缘层覆盖。电容液位计体积小，容易实现远传和调节，适用于具有腐蚀性和高压的介质的液位测量。

　　特点与优点：

　　其良好的结构及安装方式可适用于高温、高压、强腐蚀，易结晶，防堵塞，防冷冻及固体粉状、粒状物料。它可测量强腐蚀型介质的液位，测量高温介质的液位，测量密封容器的液位，与介质的黏度、密度、工作压力无关。
