霍尼韦尔电动蝶阀 安装指导

  霍尼韦尔电动蝶阀安装顺序有以下几点：

  1 . 打开外包装 ， 取出执行器 ， 目测检查执行器外观是否完好 ， 确认完好后 ， 方可进行安装

如图所示为执行器处于 “ 开 ” 的位置

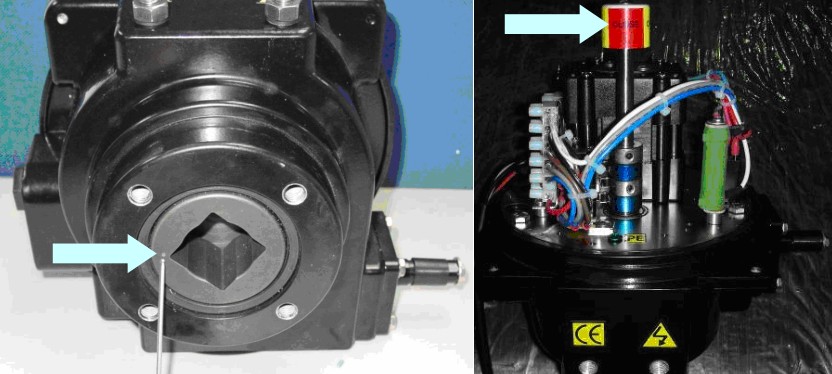

　　2 . 确认执行器开或关的位置 。 执行器方孔的一角 ， 有一个开关位置记号点 。 如图所示为执行器的 “ 关 ” 的位置 。

　　3 . 连接蝶阀 。 先确认执行器与蝶阀的开或关的位置必须相一致 。 执行器与蝶阀螺栓孔位置没有对正时 ， 可以通过转动手轮进行适当调整 ， 使之对正 。

　　4、再确认 执行器与蝶阀的连接面之间是否能贴紧 。 确认 中间没有空隙 ， 连接面 能够 贴紧后 ， 再上紧螺栓 。

　　注： 如有空隙这种不正确的情况发生时 ， 此时先不要上紧螺栓 ， 以免损 坏执行器或阀门 。 需测量和确认方孔的深度及方头的长度是否适合 。 问题解决后 ， 在确认连接面可以贴紧以后再 上 螺栓 。

　　5、. 根据 配线图接线 。 接线后 ， 做阀门开关位置的调试 。

　　6、目测或用深度尺测量发现阀板两边开关角度是否准确 。如不准确 ， 则需要调整凸轮 。

　　7、限位顶丝的设定 。 先用电动或手动适当回位 ， 松开顶丝 ， 顶丝转到底 ， 然后退一圈 ， 拧紧锁紧螺母 。

　　8、凸轮及微动开关调整

　　• 凸轮设定的主要目的是控制阀的开以及关的位置 ， 当凸轮触动到微动开关时 ， 此位置是设定为停止电动驱动器运转 。

　　• 标准的配备是两只微动开关 ， 一个是开 、 一个是关 ， 最底下的微动开关正常为开的位置 ( 逆时针 ) ; 上面的微动开关正常为关的位置 ( 顺时针 ) 。 另外附加的两只微动开关 的 设定是独立于两个主要控制的微动开关 。

　　• 凸轮可用 2.5mm 六角扳手调整 。

　　9、完成以上调试后 ， 请用手动或电动将阀门打开约 10º º 左右 ，避免阀门安装使用前 ， 阀板长时间压迫橡胶阀座 ， 导致阀座橡胶局部凹陷。
