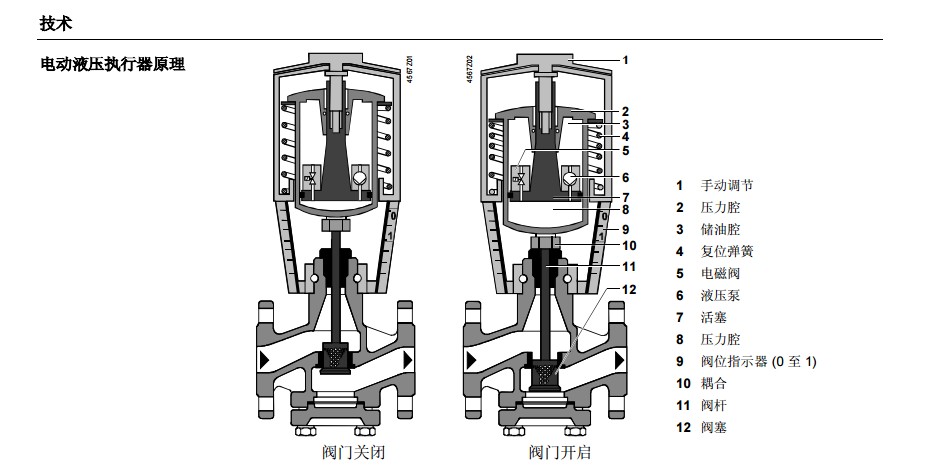

开启阀门

　　液压泵 (6)推动储油腔 (3)中的液压油流至压力腔 (8)中，因此使压力缸 (2)向下移动。

　　阀杆 (11)收缩，阀门开启。与此同时，复位弹簧 (4)被压缩。

　　关闭阀门

　　启动电磁阀 (5)可使压力腔中的液压油流回储油腔。被压缩的弹簧向上推动压力缸。阀杆伸出，阀门关闭。

　　手动操作模式

　　顺时针旋转手动调节 (1)，使压力缸向下移动，开启阀门。与此同时，复位弹簧被压缩。在手动操作模式中，控制信号 Y和 Z可进一步开启阀门，但不能移动到阀门的“0%”行程位置。如果要手动设置位置，关闭电源或者中断控制信号 Y和 Z，则“MAN”红色指示灯燃亮。

　　注意事项：手动操作时的 设置控制器以进行较长时段的手动操作时，建议通过手动调节将执行器调节到所需位控制器 置。这样可确保该执行器在该段时间内保持在该位置。注意：当控制器设为自动控制时，不要忘记切换到自动操作。

　　自动模式

　　将手动调节逆时针方向旋转到末端限位。压力缸向上移动到阀门的“0%”行程位置。标志为“MAN”的红色指示灯熄灭。

　　最小体积流量

　　执行器可以手动调节到行程位置 > 0%，用于需要恒定最小体积流量的应用中。
