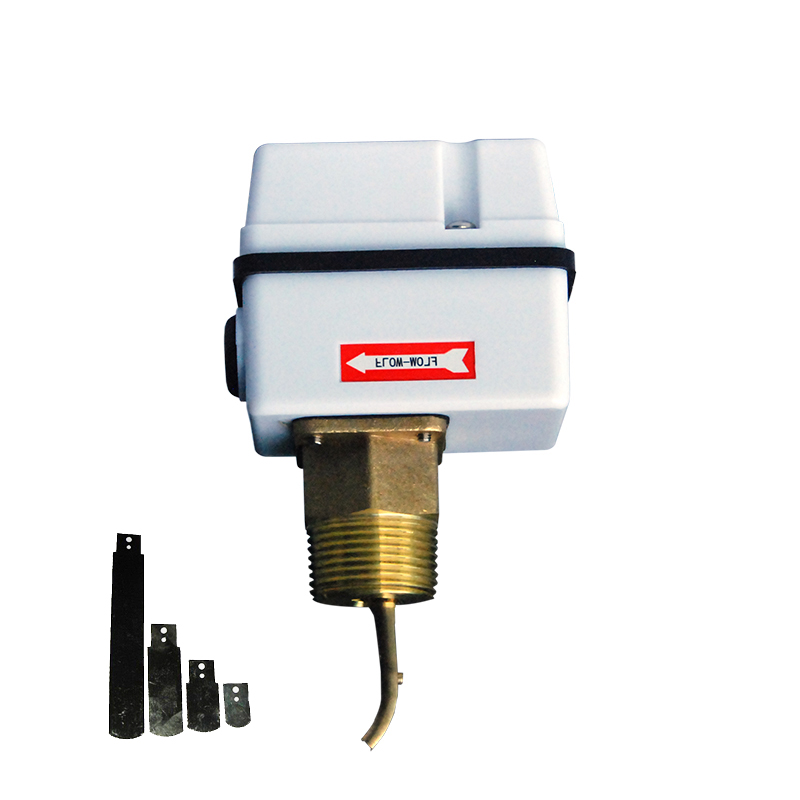

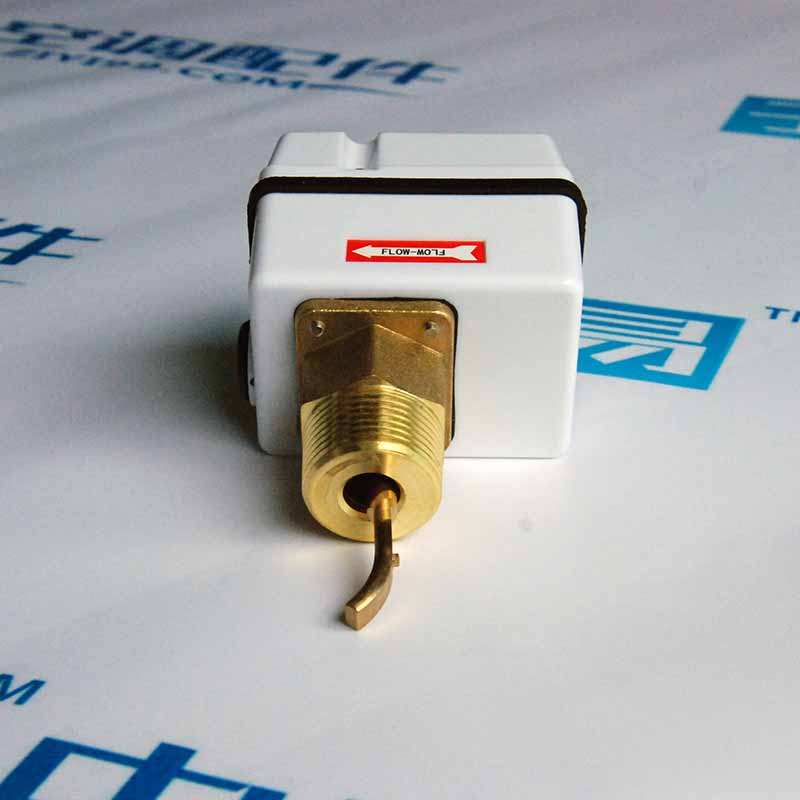

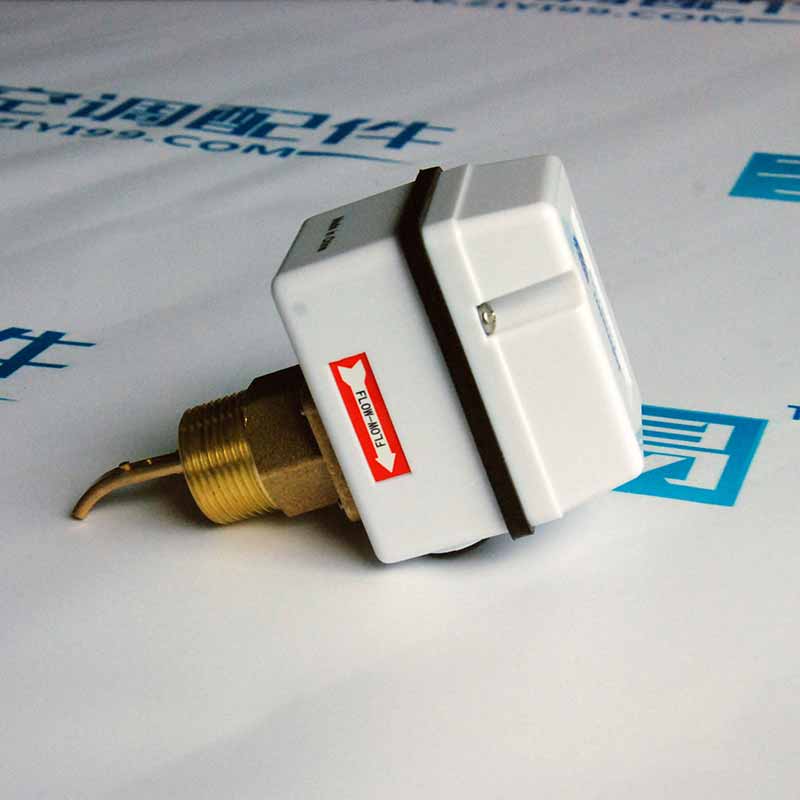

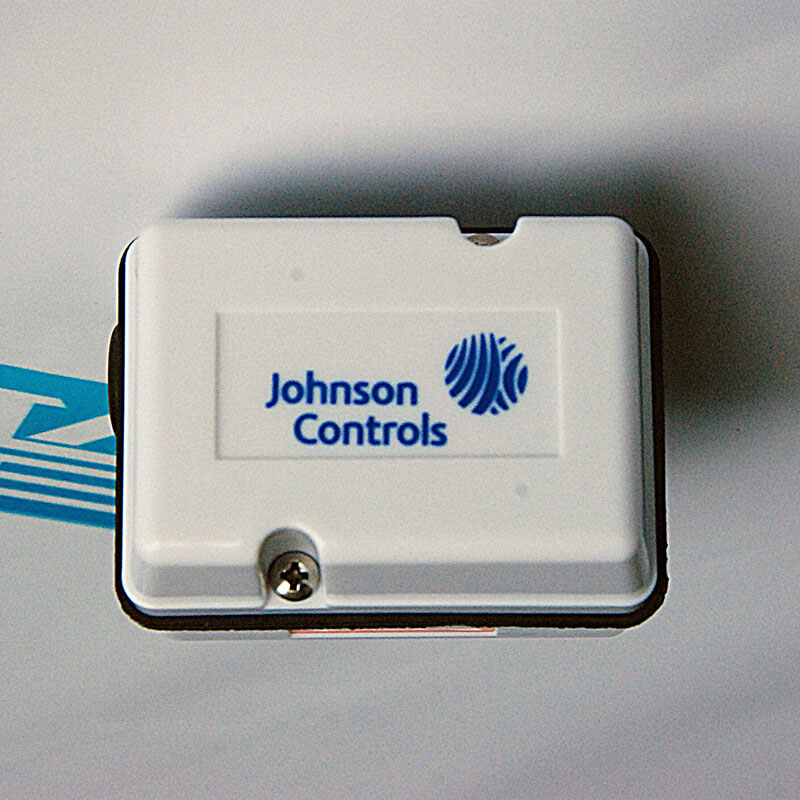

FS80-C流量开关
最高液晶:1.5Mpa
液体温度:最低 -25°C
最高 110°C
环境温度:最低 -10°C
最高 60°C
电气参数:A.C110 A.C220
马力(HP): 1 1
满载电流:(A)16 8
瞬时电流:(A) 96 48
非感应电流(A)16 16
控制容量:125VA在24-277VAC
接线方式:螺钉式接线端子
流向片:出厂附加1英寸、2英寸、6英寸流0.5向片各一片
材 料:SS301
开关:单刀双掷
管道接口:1-11 1/2NPT外螺纹
认证:CE
发运重量Ib(kg) 1.2Ib(0.57kg)
开关动作所需流量值
开关动作所需流量(m3/h) |
最
小
调
整 |
管径(in) |
1 |
1-1/43 |
1-1/2b |
2 |
2-1/2b |
3 |
4c |
5c |
6c |
8c |
流量增加
(红-蓝闭合) |
0.95 |
1.32 |
1.70 |
3.11 |
4.09 |
6.24 |
14.8(8.4) |
28.4(12.9) |
43.2(16.8) |
85.2(46.6) |
流量减少
(红-蓝闭合)
|
0.57 |
0.84 |
1.14 |
2.16 |
2.84 |
4.32 |
11.4(6.1) |
22.9(9.3) |
35.9(12.3) |
72.7(38.6) |
最
大
调
整 |
流量增加
(红-蓝闭合) |
2.0 |
3.02 |
4.36 |
6.6 |
7.84 |
12.0 |
29.1(18.4) |
55.6(26.8) |
85.2(32.7) |
172.6(94.3) |
流量减少
(红-蓝闭合)
|
1.93 |
2.84 |
4.09 |
6.13 |
7.27 |
11.4 |
27.7(17.3) |
53.4(25.2) |
81.8(30.7) |
165.8(90.8) |
