浅述水力平衡阀在暖通空调水系统中的设计与应用

 第一：所有的末端设备在设计工况下可以获得设计流量；

第二：电动调节控制阀的压差变化不能太大；

第三：生产侧的流量要大于等于分配侧的总流量。

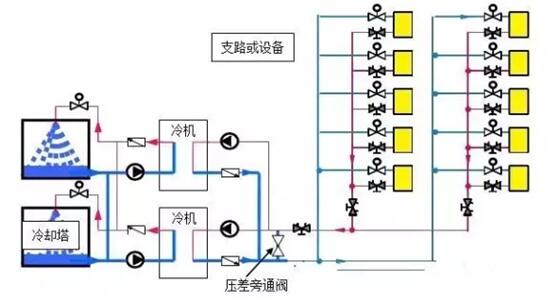

全面水力平衡是中央空调系统实现正常功能的基础保障。全面水平衡包括冷水机组部分的平衡；输配部分的水力平衡以及末端设备的水力平衡。



1.静态平衡阀：亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等，它是通过改变阀芯与阀座的间隙（开度），来改变流经阀门的流动阻力以达到调节流量的目的，其作用对象是系统的阻力，能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减，仍然满足当前需要下的部份负荷的流量需求。

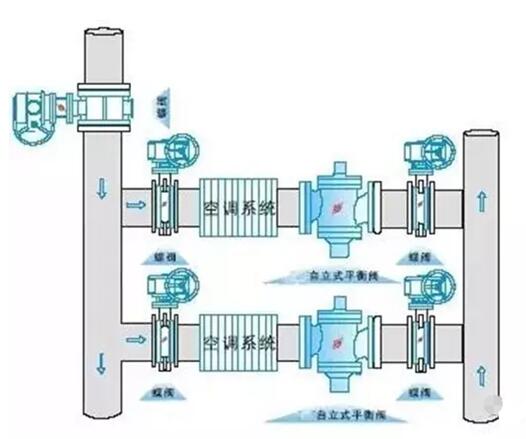

2.动态流量平衡阀：亦称自力式流量控制阀、自力式平衡阀、定流量阀、自动平衡阀等，它是跟据系统工况（压差）变动而自动变化阻力系数，在一定的压差范围内，可以有效地控制通过的流量保持一个常值，即当阀门前后的压差增大时，通过阀门的自动关小的动作能够保持流量不增大，反之，当压差减小时，阀门自动开大，流量仍照保持恒定。

3.自力式压差控制阀：亦称动态压差平衡阀，差压控制器、稳压变量同步器、压差平衡阀等，它是用压差作用来调节阀门的开度，利用阀芯的压降变化来弥补管路阻力的变化，从而使在工况变化时能保持压差基本不变，它的原理是在一定的流量范围内，可以有效地控制被控系统的压差恒定，即当系统的压差增大时，通过阀门的自动关小动作，它能保证被控系统压差增大反之，当压差减小时，阀门自动开大，压差仍保持恒定。

1.静态平衡阀功能及技术要求

5）流量控制精度：在开度为50-100%时误差小于±5％

＞DN50：铸铁(PN16)或球墨铸铁(PN25)

2.动态压差平衡阀功能及技术要求

＞DN50：铸铁(PN16)或球墨铸铁(PN25)

3. 动态流量平衡阀（定流量阀）功能及技术要求

2）流量控制精度，误差小于±5％

4．系统深化设计及系统调试相关要求

5）调试工作必须由经过专业培训的人员来完成。
