品牌：江森

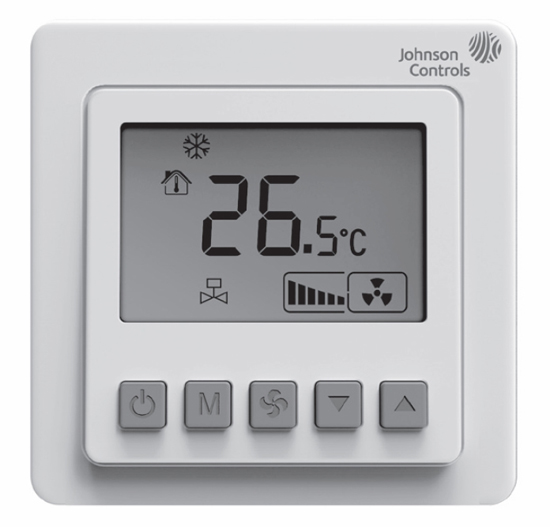

型号：T5200-TB-9JSO

适用系统：2管

适用阀体：二线或三线式

工作电压：AC220V±10%50/60Hz;

设定温度：10~30°C

功能：冷气和暖气

接线：标准接线端，螺丝固定

控制精度：±1°C

看接线图前，大家必须了解三线两控阀和三线一控阀有什么区别？

三线两控阀，顾名思义，三线指的是有三根线，两控则是指两根控制线，一根开阀控制线，一根关阀控制线。电动阀做任何操作都需要接到温控器的指令，否则不进行任何操作

三线一控阀，虽然有三根线，但是只有一根是控制线，只控制了阀开，他的阀关则是在当阀开线断电后，由另外一根火线控制阀门关闭的

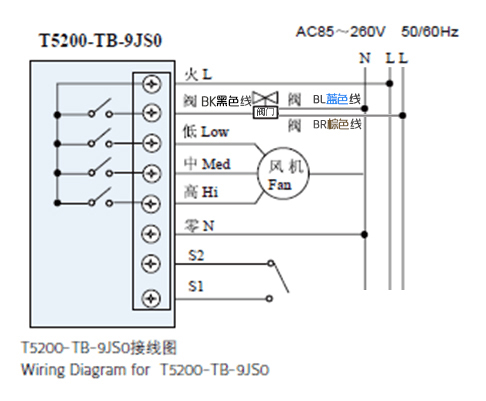

接下来子易暖通为大家准备了一张图，下图已经标出了江森T5200-TB-9JSO如何接三线一控阀门

图中阀门为三线一控阀，其中蓝色的线为阀门的零线，棕色的线为阀门火线，黑色的线则为阀门的开阀线

从此图可以清楚的看出三线一控阀的工作原理

当黑色的通电时（也就是温控器控制开阀）黑线与蓝线构成一个回路，阀门打开

当温控器控制关阀（黑线断电）则蓝线与棕线组成一个回路，控制关阀。
