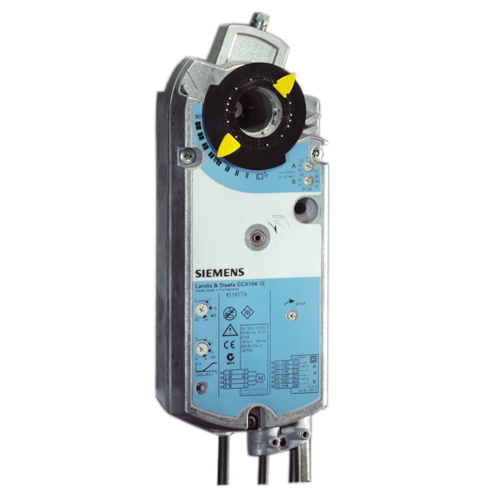

西门子电动执行器的工作原理



电动执行器是一个非常精密的电子仪器，是自动化控制的一个重要控制枢纽，在中央空调系统中电动执行器也扮演着非常重要的角色，他能够通过所收集的信息改变阀门的工作状态，从而对整个系统进行调节。西门子电动执行器也是当中的佼佼者，因为出色的执行力的优秀的品质让他成为大多数商家的首选。





电动执行机构+各种阀体就形成了另一类产品——电动调节阀（还可细分成：电动调节直通阀，电动调节蝶阀，电动调节球阀等等）。

通俗习惯说法：电动执行器=电动执行机构

教课书等教材上指：电动执行器=电动执行机构+阀体



因为阀体的种类较多：直通阀、蝶阀、球阀、闸阀等等。

电动执行机构+各种阀体就形成了另一类产品——电动调节阀（还可细分成：电动调节直通阀，电动调节蝶阀，电动调节球阀等等）。

所以习惯上电动执行器就指电动执行机构，不含阀体。



电动执行机构本机由电动机、减速机构、限位机构、过力矩保护机构及位置反馈装置等组成。



电动执行机构是以电动机为驱动源、以直流电流为控制及反馈信号。

当上位仪表或计算机发出控制信号后，电动执行机构按照信号大小比例地动作，通过输出轴使阀门或风门开到相对应的开度，并将系统开度信号反馈回控制室内，从而完成系统的调节功能。



电动执行机构还可配操作器、伺服放大器等仪表一起使用。



操作器作用是：

A.    传递信号，在控制室内为操作者提供可视的输入及反馈信号值，便于观察现场阀位。

B.    在控制信号失灵或检修系统时，可用其直接操作电动执行机构，完成事故检修情况下的人工手动操作。



伺服放大器（即位置定位器）作用是：

信号放大，它接受4-20mA的控制信号，将信号放大为可控制电机正反转的强电信号，控制执行机构实现正转或反转。



伺服放大器有两种模式可供客户选择:

A.    一种为执行机构本身的控制板上带有伺服放大器功能，结构紧凑，不需占有仪表盘后空间，安装及调试较为简单（即电子一体化）。

B.    另一种为单独放置的位置定位器，安装于仪表盘后，这是一种较为传统的应用方法，检修及更换较为容易（即分立式比例调节型）。



在选择电动执行器的时候，不少商家都会很头痛，市面上的电动执行器实在是太多太杂，而选择一个好的电动执行器，对整个工程的质量都会有很大的提升。西门子电动执行器在自控行业有着很好的口碑，对质量也有相当严苛的控制。
