浅述空调DDC系统的监控设计

 　　让我们先了解一下，空调DDC系统的组成

　　空调DDC系统，它是利用控制技术和通讯技术，将空调系统中各种信号(温度、压力、流量、状态等)，通过输入装置输入DDC，经相应程序运算处理，将处理后的信号输出，进而控制相应的执行机构。DDC是英文DIRECT DIGITAL CONTROL的缩写，译为“直接数字控制”，DDC系统它是BAS的技术形式。

　　一、空调DDC系统的组成包括：

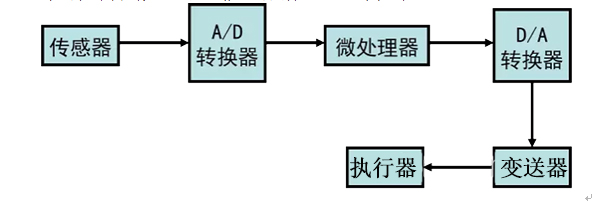

　　1)、多路输入、输出控制器：多路输入控制器可将输入信号送入A/D转换器中，将模拟量转换成数字量，输入微处理器进行运算。运算结果输入D/A转换器，再经输出控制器至变送器及执行机构;也可以直接读取和输出开关量信号。

　　2)、程序存储器：存储各种应用程序，即用户为控制各种空调系统所编制的控制程序。

　　3)、工作存储器：用来进行读写，随机存取和临时存取数据。

　　4)、日期时钟：提供时间基准。

　　5)、DDC控制系统的相关软件：包括操作软件及应用软件。

　　二、空调DDC监控系统的主要功能

　　1、空调设备如冷水机组、泵、风机等在规定时间的启停控制，以达到节能目的。

　　2、自动累积空调设备的运行时间，维修期限报警，以便更换或维修相关设备，延长设备使用寿命，提高设备的运行质量。

　　3、根据空调设备运行时间，自动切换工作及备用设备，保持设备良好的工作状态。

　　4、对空调系统的能量消耗进行计量，记费。

　　5、各种物业管理文本的自动生成、打印及查询。

　　7、　空调DDC系统能实现楼宇中空调系统各种控制功能，同时具备各种管理功能。

　　1)、能量控制及管理功能。即根据建筑物实际冷、热负荷，对空调系统中的风系统和水系统进行控制，自动控制冷热设备运行状态及运行参数，使整个空调系统达到最佳节能状态。

　　2)、对空调系统及其冷、热源系统的相关参数进行调节控制及监测，对空调设备运行进行监测。

　　三、DDC系统信号种类

　　信号按其输出输入主要可分为分为数字量输入(DI)、数字量输出(DO)、模拟量输入(AI)和模拟量输出(AO)四种信号。

　　模拟量信号所对应的是一定量的电压或电流值，它与传感器输出信号的特性有关，空调自控系统中常见的模拟量输入信号：温度、湿度、压力流量、压差等;模拟量输出信号：需控制的电动风阀及电动水阀。

　　数字量输入信号包括：风机、水泵、冷却塔风扇、电机的运行状态、过滤器淤塞状态报警、压差开关、液位开关、开关信号，防冻保护等。

　　数字量输出信号包括：电磁阀的控制、二位电动水阀的控制、水泵、风机、冷却塔等设备的启停控制。
