江森电动二通阀产品概述

文章出处：网责任编辑：作者：人气：-发表时间：2015-01-14 09:23:00

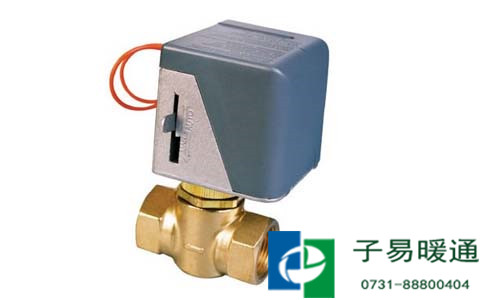

【子易暖通】江森电动二通阀VA7010是专供中央空调风机盘管的配套产品，由驱动器与阀体两部分组成，驱动器由一个同步电机驱动，具备弹簧复位及手动开阀杠杆操纵功能。阀体部分采用活塞式结构。

江森电动二通阀可与江森温控器配套使用，由温控器控制电动二通阀电机，使阀门开或关，实现管道冷水或热水的通或断，再通过风机盘管送风，以实现温度的自动调节。可替代江森电动二通阀。

◆技术指标

1、驱动电机：磁滞同步电机

2、驱动器工作电压：220VAC、50Hz/60Hz(有AC24V、110V可供选择)

3、功率消耗：≦5.7VA

4、阀体承压：1.6MPa

5、允许压差：≦0.12MPa

6、适用介质：冷水、热水

7、适用介质温度：2℃～95℃

8、适用环境温度：0℃～60℃

9、启闭时间：开约10秒，关约5秒。

◆产品特点

1.用于控制冷水或热水空调系统管道的开启或关闭，达到控制室温之目的

2.驱动器由单项磁滞同步马达驱动，阀门弹簧复位，阀门不工作时处于常闭状  态，当需要工作时，由温控器提供一个开启信号，使电动二通阀接通交流电源而动作

3.开启阀门，冷冻水或热水进入风机盘管，为房间提供冷气或暖气，当室温达到温控器设定值时，温控器令电动二通阀断电，复位弹簧使阀门关闭，从而截断进入风机盘管的水流，通过阀门关闭和开启，使室温始终保持在温控设定的温度范围内。

4.VA7010系列电动二通阀的驱动器与阀门采用螺纹连接方式，可在阀门安装之后，再安装驱动器。现场装配，接线灵活、方便。驱动器之平面设计可以贴近墙面安装，占用空间小，产品可靠耐用，工作噪音低，并能在隐蔽式风机盘管装置内常出现的高温高湿环境可靠工作。

◆结构特点  ·

阀体黄铜锻造，不锈钢杆及弹簧，体积小，耐腐蚀。 · 阀芯结构优化，在不减少Kv值的情况下，允许压差大。 ·

驱动器与阀体分离，可快速拆装。  ·

驱动器有可供系统调试和维修时作用的手动操作杆。

◆材质说明

1、阀体材料：锻造黄铜

2、阀杆材料：不锈钢

3、驱动器盖：阻燃ABS工程塑料

4、密封材料：丁腈橡胶（NBR）

5、驱动器底盘：压铸铝合金

6、工作介质：冷水、热水

7、介质温度：＜96℃

◆安装及注意事项

马达罩壳应防止水滴渗入。当阀装于水平管道时，安装位置与平面夹角不超过85°。当阀门装在垂直管道上时，马达罩壳必须防止滴水渗入。
