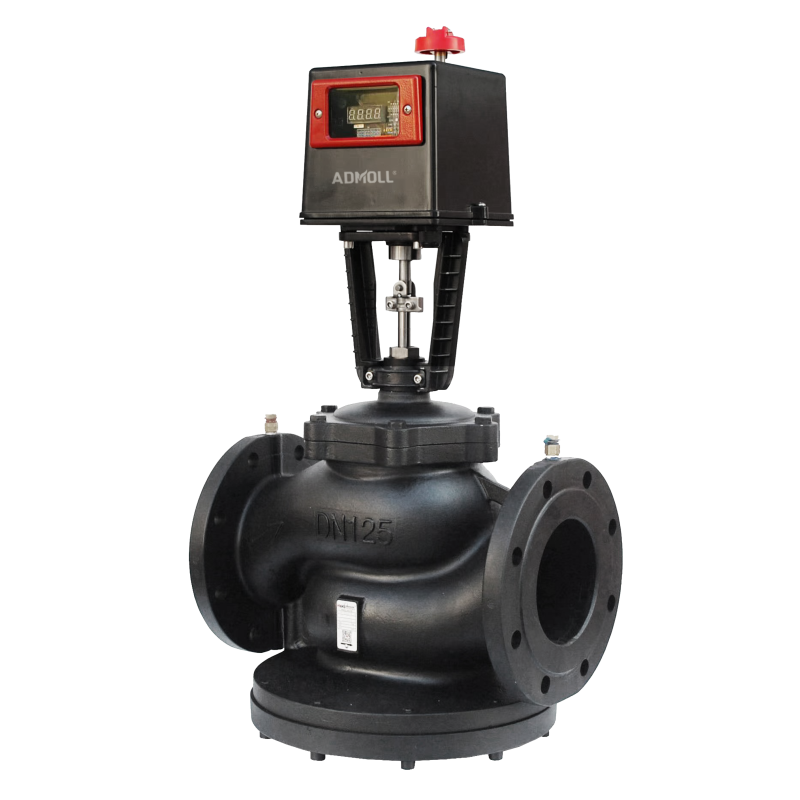

艾德默AFTP系列动态压差平衡电动调节阀

AFTP系列动态压差平衡电动调节阀专为商业与住宅的制热、制冷及空调系统量身打造。

一．工作原理

通过集成动态压差平衡与流量控制功能，利用一体式测压头实时监测并调整系统内的流量压差，确保稳定的水力平衡。

①电动执行器根据外部信号（如0-10V或4-20mA）准确控制阀门的开度，实现流量的自动调节。宽

②工作压差范围及多样化的阀体、阀芯材质选择，使得该阀能在-10℃至100℃的水温范围内，广泛适应不同环境和应用需求，有用解决暖通及制冷系统中的水利失衡问题。

二．优缺点

【一】优点

①集成度高：AFTP系列动态压差平衡电动调节阀集成了动态流量平衡与控制功能，减少了系统复杂性和安装成本，提高了整体系统的运行效率。

②动态压差平衡：该阀具备动态压差平衡功能，能够自动感知并调节流量压差，有用解决了暖通及制冷系统中常见的水力失衡问题，确保系统稳定运行。

③一体式测压头：设计有一体式测压头，方便现场取压测量，减少了额外安装测压元件的需求，简化了安装和调试过程。

④宽工作压差范围：适用于较宽的工作压差范围，使得该阀能在更多不同环境的项目中应用，提高了产品的通用性和适用性。

⑤材质优良：阀体、阀芯和阀杆材质优良，耐腐蚀性强，特别是阀芯和阀杆采用不锈钢材质，确保了长期使用的可靠性和耐久性。

⑥多种连接方式：提供螺纹连接和法兰连接两种方式，满足不同安装需求，增加了安装的灵敏性。

⑦智能控制：电动执行器支持多种输入和输出信号，便于与各种控制系统集成，实现智能化控制，提高系统的自动化水平。

⑧低功耗：电动执行器功率较低，降低了能耗和运行成本，符合节能环保的要求。

【二】缺点

①成本可能较高：由于其集成了多种功能和高品质材料，AFTP系列动态压差平衡电动调节阀的初期投资成本可能较高，对于预算有限的项目来说可能是一个考虑因素。

②依赖电力：作为电动调节阀，其正常运行完全依赖于电力供应，一旦电力中断，将影响阀门的正常工作，因此需考虑备用电源或应急方案。

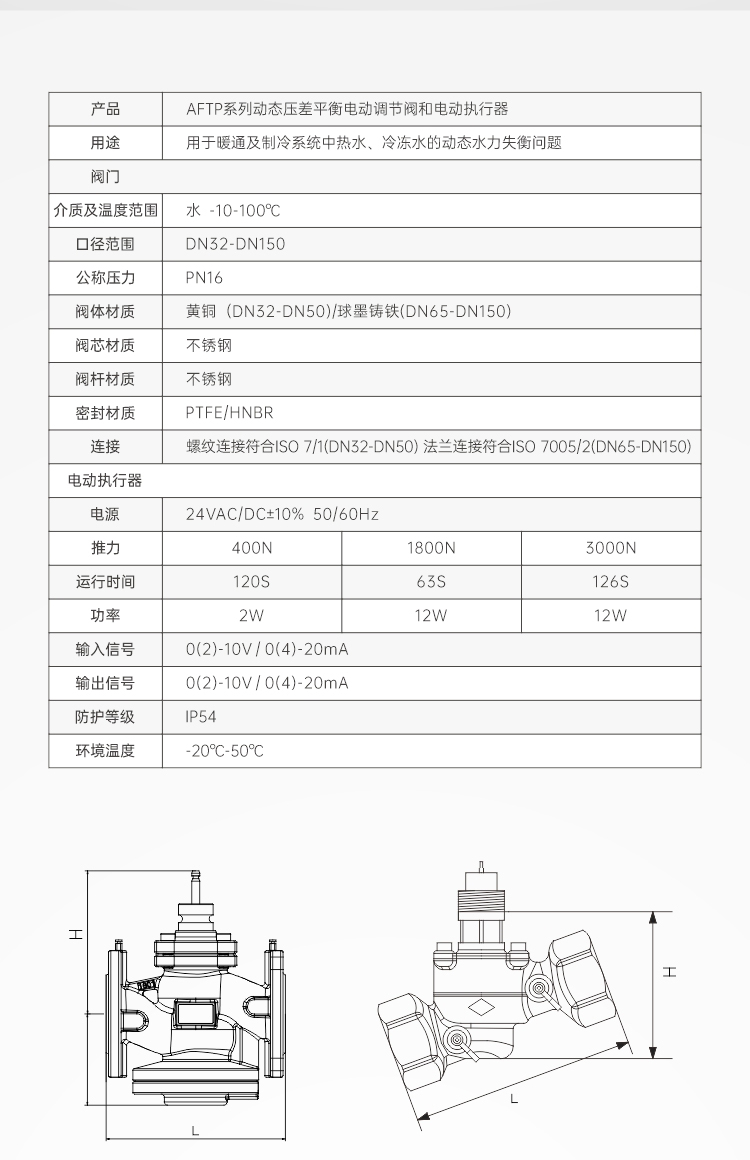

三．产品参数：

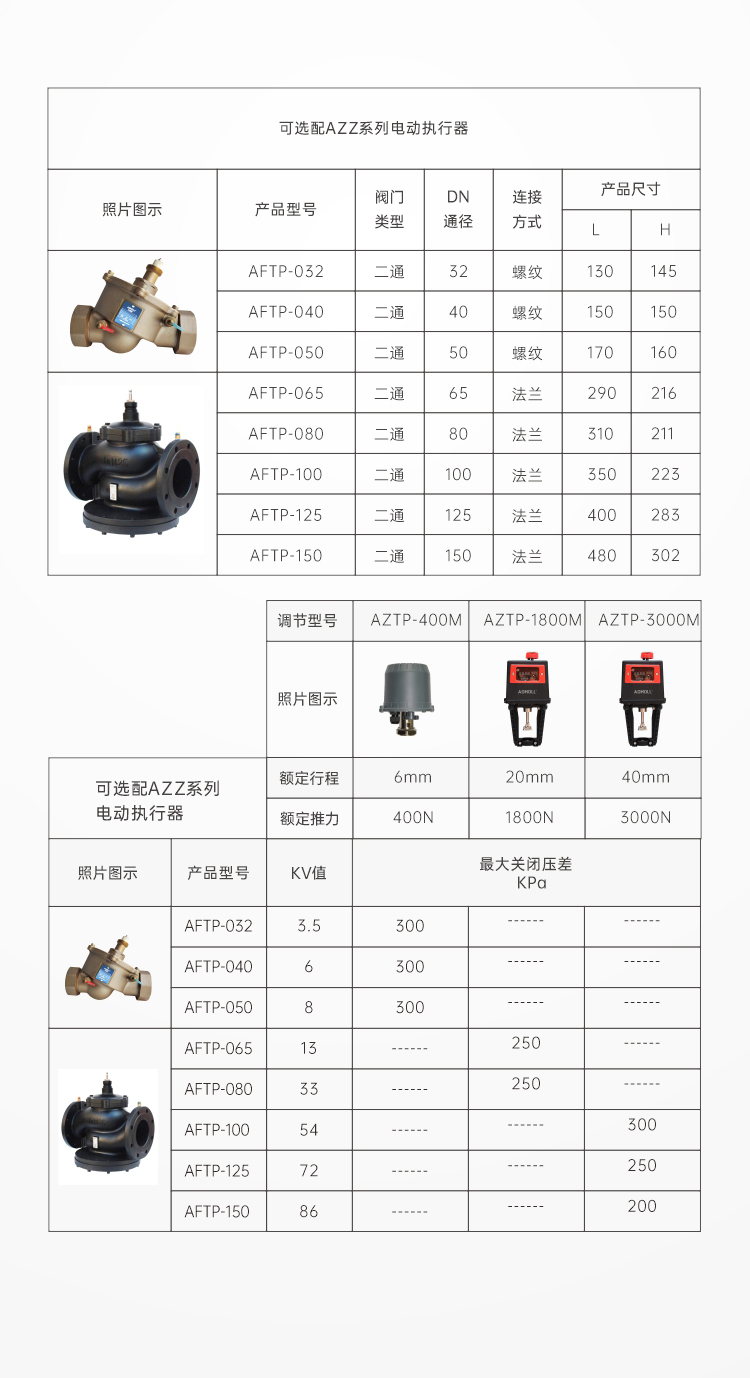

产品：AFTP系列动态压差平衡电动调节阀和电动执行器

用途：用于暖通及制冷系统总热水、冷冻水的动态水利失衡问题

【1】阀门

介质及温度范围：水-10~100℃

口径范围：DN32-DN150

公称压力：PN16

阀体材质：黄铜（DN32-DN50）/球墨铸铁（DN65-DN150）

阀芯材质：不锈钢

阀杆材质：不锈钢

密封材质：PTFE/HNBR

连接：螺纹连接符合ISO7/1（DN32-DN50）法兰连接符合ISO7005/2（DN65-DN150）

【2】电动执行器

电源：24VAC/DC±10%50/60Hz

推力：400N/1800N/3000N

运行时间：120S/63S/126S

功率：2W/12W/12W

输入信号：0（2）-10V/0（4）-20mA

输出信号：0（2）-10V/0（4）-20mA

防护等级：IP54

环境温度：-20℃~50℃
