智慧生活小贴士！了解液晶温控器工作原理及接线

在追求家居与办公环境舒适度与能源效率的今天，温控系统扮演着至关重要的角色。艾德默AWCP-05系列液晶温控器，成为暖通及制冷系统中不可或缺的一部分。本文将深入解析这款温控器的工作原理及其便捷的接线方式。

一、液晶温控器的工作原理

艾德默AWCP-05系列液晶温控器通过精细的温度感知与控制机制，实现了对室内环境的准确调节。

①其核心在于内置的NTC感温元件，它能快速且准确地捕捉到当前室内温度，并与用户设定的目标温度进行比对。

②一旦感知到温差，温控器便会自动触发相应动作，控制二通或三通阀门的开启与关闭，以及调节多级风速风机的运行状态，从而准确调控室内温度至设定范围内。

二、产品特点

①大液晶显示屏：LED尺寸超过面板的60%，可以提供更清晰和直观的环境状态显示。

②EEPROM数据存储：AWCP温控器EEPROM可保持用户设定，掉电情况下数据不丢失。

③外置传感器：对简单AHU应用和酒店应用等具有重大的改进，提升了用户体验，兼顾舒适与环保同时，实现卓效与节能。

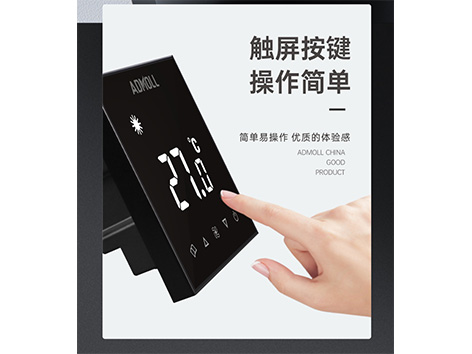

④触屏按键：用户通过机械按键，可以设定工作模式、温度值、风速，操作方便。

三、产品参数

产品：AWCP-05系列液晶温控器

用途：用于暖通及制冷系统中热水、冷冻水的通断和风机盘管风机控制

电源：220VAC±10% 50/60HZ

显示范围：0-50℃

设定范围：10-30℃

外壳材质：ABS+PC阻燃

控制精度：±1℃

感温元件：NTC

自耗功率：<1.5W

负载电流：2A(阻性负载)1A(感性负载)

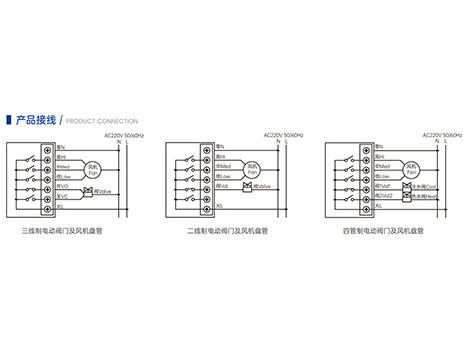

四、便捷接线指南

接线作为温控器安装的重要环节，艾德默AWCP-05系列温控器充分考虑了便捷性与通用性。无论面对的是三线制、二线制还是四管制电动阀门及风机盘管，该温控器都能提供灵活且易操作的接线方案。

①三线制接线：通常包括电源正负极与信号线。将温控器电源线接入AC220V电源，信号线则与电动阀门的控制线相连，通过温控器输出信号控制阀门的开关。

②二线制接线：较为简洁，仅需两根线即可完成电源与信号的传输。这种方式常见于部分特殊设计的电动阀门，其工作原理是通过改变电流大小或方向来控制阀门状态。

③四管制接线：适用于更复杂的温控系统，通常包括冷热水控制、风机控制等多条线路。此时，需根据具体系统布局，将温控器的相应输出端口与阀门、风机等设备的控制线逐一对应连接。

无论采用哪种接线方式，艾德默AWCP-05系列液晶温控器都以其简洁明了的接口设计和详尽的说明书，让安装过程变得轻松快捷。加之其触屏按键设计，用户可轻松设定工作模式、温度值及风速，享受智能化的温控体验。
